В SIMATIC PCS 7 может использоваться несколько типов H-систем автоматизации.
Системы автоматизации AS 41x-4-1H включают в свой состав компоненты только одного блока резервированной системы автоматизации. На базе двух одинаковых систем AS 41x-4-1H может создаваться одна резервированная система. Применение систем AS 41x-4-1H позволяет создавать резервированную систему в два этапа, снижая нагрузку на бюджет предприятия. Кроме того, аппаратура систем автоматизации AS 41x-4-1H является основой для построения систем противоаварийной автоматики AS 41x F.
Резервированная система автоматизации на базе двух систем AS 41x-4-1H может создаваться двумя способами:
- На основе двух универсальных монтажных стоек UR1 или UR2
В каждой монтажной стойке размещается свой блок питания, свой центральный процессор и свой коммуникационный процессор для подключения к Industrial Ethernet. При такой конфигурации две монтажные стойки резервированной системы автоматизации могут быть разнесены на расстояние до 10м. Для получения резервированной системы необходимо дополнительно заказать вторую систему AS 41x-4-1H, четыре модуля и два кабеля синхронизации - На основе одной монтажной стойки UR2-H с двумя независимыми сегментами внутренней шины
сегмент охватывает по 9 разъемов монтажной стойки. Электрическая связь между этими сегментами отсутствует. Каждый сегмент используется для установки компонентов одного блока резервированной системы автоматизации. Для получения резервированной системы необходимо дополнительно заказать блок питания с буферной батареей, центральный и коммуникационный процессор, четыре модуля и два кабеля синхронизации.

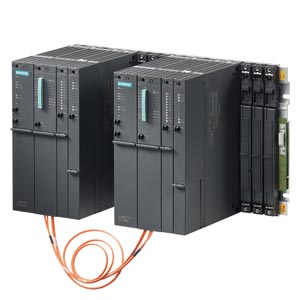

Системы AS 41x-4-2H представляют собой законченные резервированные системы автоматизации на основе монтажной стойки UR2-H. Каждый блок резервированной системы включает в свой состав блок питания, центральный процессор и коммуникационный процессор для подключения к Industrial Ethernet. Модули синхронизации установлены в центральные процессоры и связаны кабелями синхронизации.
При необходимости в каждый блок систем автоматизации AS 41x-4-1H/AS 41x-4-2H может устанавливаться по два резервирующих друг друга блока питания.
Система распределенного ввода-вывода
Система распределенного ввода-вывода H-систем автоматизации строится на основе резервированных сетей PROFIBUS-DP. Подключение AS 41x-4-2H к резервированной сети PROFIBUS-DP осуществляется через встроенные интерфейсы центральных процессоров или СР 443-5 Extended. Подключение периферийного оборудования к резервированной сети PROFIBUS-DP может выполняться несколькими способами:
Станции ET 200M подключаются через резервированные интерфейсные модули IM 153-2. Интеллектуальные приборы полевого уровня подключаются через блоки связи DP/PA-Link с резервированными интерфейсными модулями IM 157. Станции распределенного ввода-вывода и приборы полевого уровня со стандартным интерфейсом PROFIBUS-DP – через Y-Link модуль.
Конфигурации могут быть смешанными
Связь через сеть заводского уровня
Системы автоматизации AS 414H и AS 417H подключаются к сети заводского уровня через коммуникационные процессоры обоих блоков. Сеть заводского уровня рекомендуется выполнять в виде кольца или дублированного кольца. В последнем случае каждый блок резервированной системы автоматизации необходимо оснащать двумя коммуникационными процессорами Industrial Ethernet, через которые он подключается к двум кольцевым сетям. Двойные ошибки, такие как сбой OSM на одном кольце и одновременный разрыв на другом не приводят к фатальным последствиям
