Типовые прменения FOUNDATION Fieldbus H1

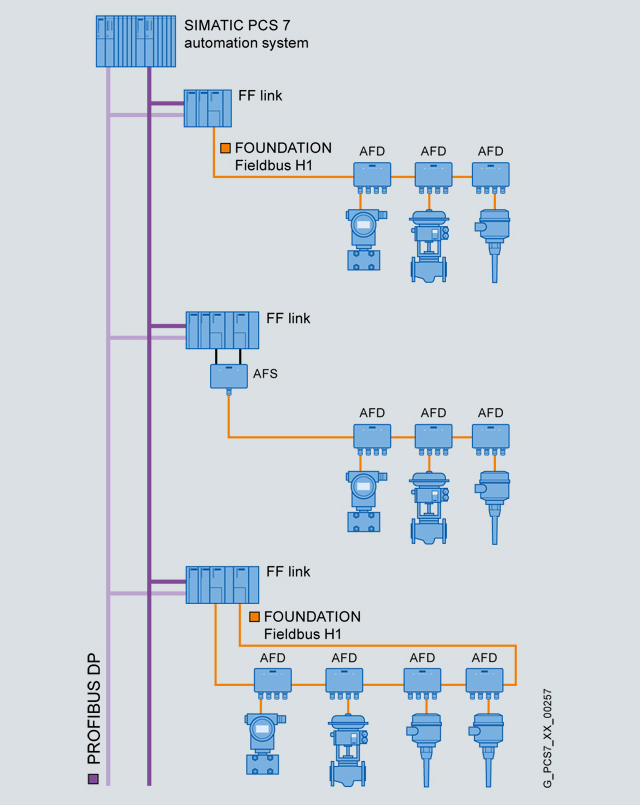

Полевые сегменты, которые используют FF маршрутизаторы между PROFIBUS DP и FOUNDATION Fieldbus H1, могут конфигурироваться следующим образом:
Линейная архитектура с одиночным соединителем (coupler)
FF полевые устройства объединяются в линейный сегмент посредством 8 активных полевых распределителей (AFD). Подключение устройств к AFDs осуществляется посредством защищенных от короткого замыкания отдельных кабелей. Линейный сегмент может соединяться с обычным или резервированным PROFIBUS DP посредством FF Link. Последний в сегменте AFD автоматически активирует сетевой терминальный резистор.
Линейная архитектура с резервированным соединителем
Активный полевой распределитель (AFS) соединяется с резервированной парой соединителей (2 FDC 157) в FF Link, интегрируя таким образом линейный сегмент с распределителями. Соединители могут быть заменены во время работы. FF полевые устройства подключаютя аналогично описанному выше способу.
Кольцевая архитектура с соединителем и резервированием среды передачи
Максимальная надежность подключения достигается при использовании кольцевого сегмента FOUNDATION Fieldbus H1, который создается посредством резервированной пары соединителей (2 FDC 157) в FF Link. До 8 активных полевых распределителей (AFD) объединяют FF полевые устройства в кольцевой сегмент. В случае возникновения ошибок происходит автоматическая активация терминальных резисторов и переконфигурирование путей передачи данных. Расширение кольца и замена соединителей возможна в процессе работы.
