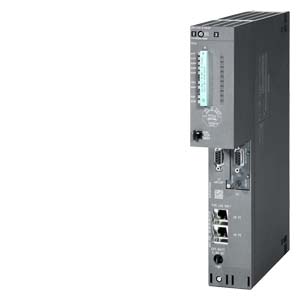

Центральный процессор CPU 414-3 PN/DP характеризуется следующими показателями:
- Мощный процессор:
с временем выполнения логических инструкций 0.045 мкс. - Рабочая память емкостью 4 Мбайт, RAM:
из них 2 Мбайт для программы и 2 Мбайт для данных. - Гибкие возможности расширения:
до 131072 дискретных и до 8192 аналоговых каналов ввода-вывода на систему. - Интерфейс MPI:
для построения простейших сетевых структур со скоростью обмена данными до 12 Мбит/с, объединяющих до 32 станций. Одновременная установка до 32 соединений со станциями в сети MPI или подключенными к MPI через внутреннюю коммуникационную шину (C шину) систем автоматизации. - Переключатель режимов работы:
для выбора режимов работы центрального процессора. - Буфер диагностических сообщений:
кольцевой буфер настраиваемой емкости для сохранения последних сообщений об ошибках и прерываниях. - Часы реального времени:
для присвоения сообщениям отметок даты и времени. - Карта памяти:
для расширения встроенной загружаемой памяти. Информация в загружаемой памяти содержит не только программу пользователя, но и параметры настройки контроллера. Поэтому объем загружаемой памяти должен быть достаточно большим. Как результат:- Объем встроенной загружаемой памяти недостаточен для выполнения программ большого объема, поэтому встроенная загружаемая память должна расширяться картой памяти RAM или FEPROM.
- Интерфейс PROFIBUS DP и комбинированный интерфейс MPI/DP:
Интерфейс ведущего устройства PROFIBUS DP позволяет обслуживать системы распределенного ввода-вывода на основе сети PROFIBUS DP. С точки зрения пользователя системы локального и распределенного ввода-вывода абсолютно идентичны. В них используются одинаковые способы конфигурирования, адресации и программирования.
Обеспечивается поддержка смешанных конфигураций с контроллерами SIMATIC S5 и SIMATIC S7 в одной сети PROFIBUS по EN 50170. - Отсек для установки интерфейсного модуля:
для установки интерфейсного модуля IF 964-DP и получения дополнительного интерфейса ведущего устройства PROFIBUS DP. - Интерфейс PROFINET с встроенным 2-канальным коммутатором:
- PROFINET I/O, с подключением до 256 приборов ввода-вывода;
- PROFINET CBA.
