8HP1 500

(1) 8HP1 500 панель

8HP1 500

(2) Шинодержатель

Размеры

Номинальны ток шины (85 °C)

Межфазные расстояния L1, L2, L3

8HP1 701

• 12 mm × 5 mm

250 A

40 mm

8HP1 701

• 2 × (12 mm × 5 mm)

400 A

8HP1 704

• 20 mm × 8 mm

400 A

49 mm

8HP1 704

• 2 × (20 mm × 8 mm)

630 A

8HP1 703

• 2 × (30 mm × 10 mm)

1000 A

58 mm

8HP1 703

8HP1 708

(3) Разделение

Как концевые плата и барьер

8HP1 708

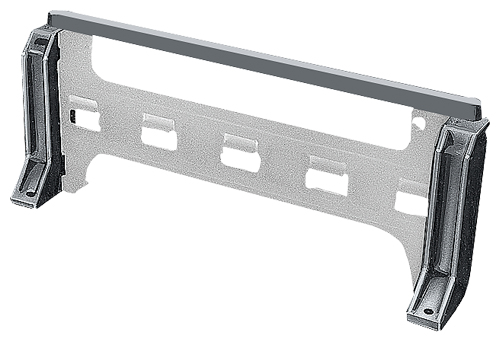

8HP1 706

(4) Опорный кронштейн

• 1 набор= 2 кронштейна
• Для установки  8HP1 70 суппоров.
• Шинный суппорт не входит в комплект

8HP1 706

Примечание

8HP1 707 клеммник необходим.

8HP1 707

(4) Контактная планка для 8HP1 706

8HP1 707

Примечание

Для усановки разделений на суппорт, требуется набор 8HP1 706 с  8HP1 707 .

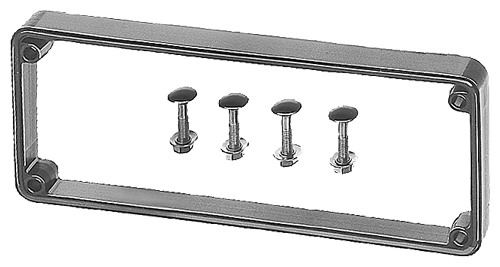

8HP1 541

(5) 8HP1 541 соединительный фланец в комплекте с соединительными элементами

8HP1 541

Шинные держатели

Версия

Кол-во

Сечение

8JH4 230

• Для PE/N шины

1

6 mm × 6 mm

8JH4 230

8HP6 601

• Для стандартной шины 35 mm

1

6 mm × 6 mm

8HP6 601

8GF9 318-2

• Для стандартной шины 35 mm (1 пара)

2 × 1

6 mm × 6 mm

8GF9 318-2

8GF9 320-1

• Для стандартной шины 35 mm (1 пара)

2 × 1

6 mm × 6 mm

8GF9 320-1

Набор шин на  250 A, 40 mm межфазное расстояние

Версия

8HP1 790

• Для шкафа размера 2
  • 4 × Cu (12 mm × 5 mm)
    С 4 входными терминалами до 95 mm²
    и 4 отходящими терминалами до 16 mm²

8HP1 790

8HP1 791

• Для шкафа размера 3
  • 4 × Cu (12 mm × 5 mm)
    С 4 входными терминалами до 95 mm2
    и 8 отходящими терминалами до 16 mm2


8HP1 791

Примечание

• Сборочные комплекты могут быть связаны друг с другом посредством 8JK3 201 терминалов расширения , см.  Терминалы.
• Сборочные комплекты могут быть установлены  в шкаф без необходимости открытия и концевой крышки.

8US19 23-2AA01

Шинный суппорт, 60 mm межфазное расстояние

Версия

• Внешней фиксации, к-во 1 × 3, сечение 12 мм × 5 мм

8US1 923-2AA01

• Внутренней фиксации, к-во 1 × 3, сечение 30 мм × 10 мм

8US1 923-3AA01

8US1 922-2AA00

Изолирующий профиль

• 1000 mm длинна
• 20 ... 30 mm ширина

Сечение

• 5 mm

8US1 922-2AA00

• 10 mm

8US1 922-2BA00

Медные шины

• Один набор = пять шин

Сечение в mm

Длина

Cu 12 × 5

для 3 секций, каждая 307 mm

8HP1 783

для 4секций, каждая 307 mm

8HP1 784

для 5 секций, каждая 307 mm

8HP1 785

для 6 секций, каждая 307 mm

8HP1 786

Cu 20 × 8

для 3 секций, каждая 307 mm

8HP1 793

для 4 секций, каждая 307 mm

8HP1 794

для 5 секций, каждая 307 mm

8HP1 795

для 6 секций, каждая 307 mm

8HP1 796

Медные шины для специсполнения 2.4 m длинной

• Неизолированные

Сечение в mm

• 6 × 6

8WC5 120

• 12 × 5

8WC5 123

• 15 × 5

8WC5 121

• 20 × 5

8WC5 126

• 20 × 8

8WC5 127

• 20 × 10

8WC5 128

• 25 × 5

8WC5 131

• 30 × 5

8WC5 133

• 30 × 10

8WC5 134
