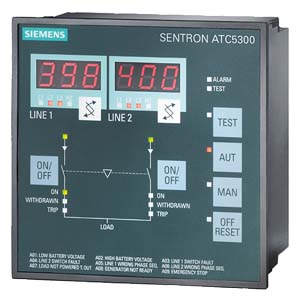

Автоматический ввод резерва на SENTRON ATC5300

Устройство SENTRON ATC5300, оборудованное двумя автоматическими выключателями с мотор-приводами, используется как автоматический ввод резерва, который позволяет в автоматическом или ручном режиме переключаться между двумя источниками электроэнергии в низковольтной системе энергоснабжения.
Фактически устройство SENTRON ATC5300 удобно использовать совместно с источниками бесперебойного питания в любых системах, где надежность энергоснабжения особо критична (к примеру, больницы, или непрерывные производственные процессы).



Режимы работы

SENTRON ATC5300 осуществляет полностью автоматическое переключение между основным и резервным источником питания, при этом учитывая выставленные настройки по возможным временам задержки и максимальным значениям параметров. ATC5300 мгновенно обнаруживает отклонения появляющиеся в основной системе энергоснабжения и переключается на резервный источник питания. Переключение на резервный источник осуществляется только после того как система АВР убедится что резервный источник предоставляет питание достаточного качества. АВР переключается обратно на основной источник питания, как только он восстановит свою работу, и параметры электроэнергии в нем будут соответствовать заданным параметрам. ATC5300 предоставляет широкий диапазон настроек на тот случай если в качество основного или резервного источника питания будет использоваться генератор, к примеру, такие как, время запуска генератора, время задержки генератора и др.
SENTRON ATC5300 может осуществлять управление аппаратами в литом корпусе, воздушными автоматическими выключателями, рубильниками и контакторами. Автоматические выключатели управляются посредством соответствующих моторные приводов.

Установка параметров и мониторинг с использованием SENTRON ATC SOFTWARE

В дополнение к управлению и параметризации непосредственно с панели прибора, возможно также осуществить мониторинг состояния и установку параметров контроллера используя программное обеспечение SENTRON ATC. Данное программное обеспечение предлагает высокий уровень удобства и быстрый доступ ко всем настройкам контроллера, к примеру комплексные настройки используемые при подключении генератора.

Измеряемые переменные

SENTRON ATC5300 записывает и контролирует следующие измеряемые параметры:

Измеряемые параметры		Настройки по умолчанию	Пределы возможных значений	Время задержки	Возможность отключения
Номинальное напряжение Un	V AC	100 ... 690	70 % ... 98 % (75 % ... 100 %)1)	0.1 s ... 900 s	--
			102 % ... 120 % (100 %... 115 %)1)	0.1 s ... 900 s	✓
Ассиметрия напряжения	%		1 %... 20 %	0.1 s ... 900 s	✓
Выпадение фазы	%		60 %... 85 %	0.1 s ... 30 s	✓
Направление вращения		Лево, Право	--	--	✓
Частота	Hz	50/60 Hz	80 %... 100 %	0.1 s ... 900 s	✓
			101 %... 120 %	0.1 s ... 900 s	✓
Напряжение батареи Ub	V DC	12/24/48	70 %... 100 %2)	0 ... 60 s	✓
			110 %... 140 %2)		✓



¹⁾ Значение гестерезиса для разрешения переключения

²⁾ Только сигнализация, без переключения

✓ Да

-- Нет
