Интерфейсы
Диагностика
В SIMOTION P320-3 функции диагностики и отображения реализованы посредством программного монитора. Доступ и работа с ним осуществляется с использованием клавиатуры, мыши и touch панели.
Встроенные интерфейсы
• 1 x COM 1 (V.24)
• 1 x DVI
• 4 x USB 2.0
• 1 x Industrial Ethernet (10/100/1000 Mbit/s)
• 1 x PROFINET IO (1 один интерфейс с 3 портами)
Отображение информация
• SIMOTION P320-3 может работать без дисплея или панели визуализации.
• При использовании монитора он подключается посредством DVI интерфейса.
• SIMOTION P Панели подключаются к SIMOTION P320-3 посредством SIMATIC Panel PC Remote Kit.
Панели для SIMOTION P
Для SIMOTION P350 возможны следующие панели оператора
• 12" с мембранной клавиатурой,
• 12" с сенсорным экраном,
• 15" с сенсорным экраном.
Передача данных по PROFINET
SIMOTION P320-3 может обмениваться данными посредством встроенного интерфейса PROFINET. Контроллер с интерфейсом PROFINET имеет следующие характеристики:
• Передача данных как PROFINET-IO контроллер, I-Device (контроллер и ведомое устройство одновременно)
• 100 Мбит/с full duplex
• Поддержка PROFINET IO реального времени:
• RT (реального времени)
• IRT (такт синхронная передача данных)
• Работа с распределенными ведомыми устройствами PROFINET IO
• Работа с распределенными приводами по PROFINET по профилю PROFIdrive V4
• Поддержка стандартной передачи данных по Ethernet.
• для связи с SIMOTION SCOUT
• для подключения HMI
• для связи с любыми другими устройствами по TCP/IP или UDP
• 3 встроенных порта RJ45 управляемые контроллером PROFINET ASIC ERTEC400.
SIMOTION IT сервис и диагностические функции
SIMOTION IT полностью поддерживаются SIMOTION P контроллером. С помощью этого сервиса можно разрабатывать пользовательские страницы, получать доступ к системным и пользовательским переменным. Java скрипты или апплеты также позволяют внести дополнительную функциональность в пользовательские WEB странички. Доступ к SIMOTION IT осуществляется через стандартный браузер.
Высокоскоростная периферия
Контроллер серии SIMOTION P способен обмениваться данными с другими устройствами с минимальным тактом 250 мкс. Столь короткие времена обмена крайне важны для работы с высокоскоростными устройствами, например, гидравлическими осями.
Гибкая установка в электрическом шкафу
SIMOTION P320-3 может устанавливаться в различные монтажные позиции в электрическом шкафу.

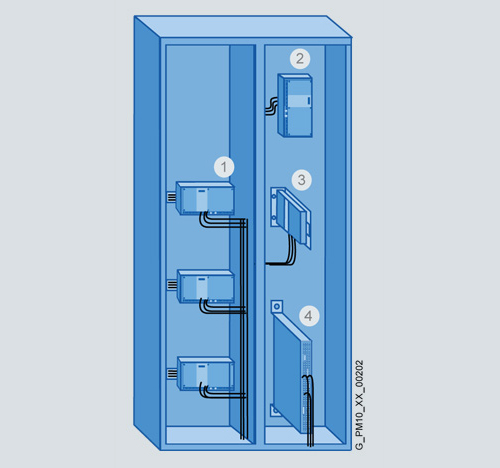

Гибкие возможности установки: (1) стандартная, (2) вертикальная установка, (3) установка на угловой кронштейн, (4) установка на фронтальный кронштейн
