Интеллектуальные, очень гибкие, высокофункциональные пускатели с высокой степенью защиты (IP65) и коммуникацией по PROFIBUS/PROFINET - M200D PROFIBUS/PROFINET относятся к семейству пускателей SIRIUS .
Они предназначены для пуска и защиты двигателей и нагрузок до 5.5 кВт. Реверсивные и нереверсивные пускатели возможны в механическом и полупроводниковом исполнениях с функциями плавного пуска.
Пускатели M200D PROFIBUS/PROFINET особенно отличаются многочисленными гибкими функциями, модульным исполнением и коммуникационными возможностями.
Пускатели M200D PROFINET обеспечивают возможность удобного TIA-integrated проектирования по PROFINET из STEP7 так же как в PROFIBUS.
Модуль пускателя M200D для PROFIBUS/PROFINET (без коммуникационного модуля)
Коммуникационный модуль M200D для PROFIBUS

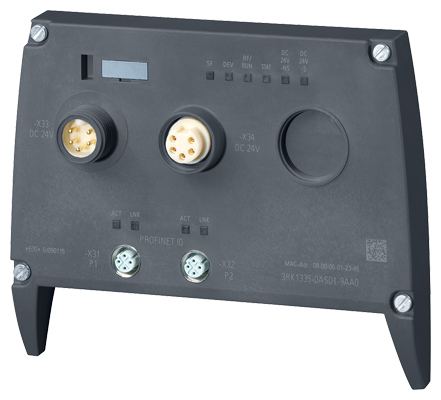

Коммуникационный модуль M200D для PROFINET
Функциональные возможности
- Базовые функциональные возможности смотри в разделе пускателей M200D, Общие данные.
- Электронное исполнение с функцией плавного пуска.
- Широко используемый метод подключения цифровых входов, выходов и шин PROFIBUS/PROFINET разъемами M12.
- Все 4 цифровых входа и 2 цифровых выхода также содержатся в циклическом отображения процесса. Это делает процесс полностью прозрачным на уровне управления.
- Полная интеграция в TIA: Все цифровые входы и выходы доступны в циклическом отображении процесса и видимы по шине, что обеспечивает максимальную гибкость и совершенную адаптируемость.
- Гибкое распределение цифровых входов и выходов со всеми доступными и присваемыми действиями.
- Всесторонняя концепция диагностики через светодиодные индикаторы LEDs и TIA-приспосабливаемый механизм.
- Расширенная диагностика с регистрацией данных
- Полный контроль установки, основанный на регистрации статистических данных и контроле величины тока.
- Проектирование через PROFIBUS/PROFINET с помощью записи данных из программы пользователя
- Управление пускателем с данными команд, записанными в программе пользователя
- Сменный модульный блок управления - более быстрая замена устройства и поэтому пониженные затраты при его отключении, так как существующее соединение находится на блоке управления и только одно устройство должно быть заменено.
- Проектирование в Step7 HW Config через ПО Motor Starter ES (заказная опция: программное обеспечение для пуска)
- Запуск и диагностика с помощью Motor Starter ES (заказная опция: программное обеспечение для пуска)
- Следящая функция через пускатель ES для оптимизации пуска и прослеживания процессора и значений устройства
Только с PROFINET IO:
- Только одна шинная система в устройствах и только из разряда MES
- Большое количество слейвов на шину и гибкая структура назначений шины
- Периферийная функция идентификации, когда замена допускает автоматическое постпроектирование заменяемых устройств
- Беспроводное интегрирование от сегментов установки в тяжелые условия окружающей среды через WLAN
- Простое расширение установки через подключение дополнительного слэйва и переустановки терминального сопротивления.
Установка и подключение
Пускатели M200D PROFINET/PROFINET состоит из модуля пускателя и коммуникационного модуля. При замене выработавшего ресурс устройства заменяется только модуль пускателя. Это сохраняет время и деньги. Остающийся коммуникационный модуль будет активным как слэйв на шине; все другие системные компоненты продолжают работать. Это предотвращает простой оборудования.
Интегрированная технология разъемов делает более низкими затраты на подключение: Соединительные кабели могут быть вставлены прямо в модуль пускателя. Шина PROFINET подключается с использованием экономичного соединения M12, расположенного на устройстве. Все исполнения имеют одинаковые размеры корпусов, которые упрощают разработку и преобразование системы.
Проектирование и конфигурирование
Все функции защиты двигателя, предельные величины и реакции могут быть определены при установке параметров.
Несколько удобных приложений доступны для пользователя при проектировании. Легкое в использовании программное обеспечение Motor Starter ES также является доступным помимо непосредственного проектирования в STEP 7, которое также позволяет автоматическое постпроектирование при замене устройства. При подключении программируемого устройства непосредственно к PROFIBUS/PROFINET - ПО для ввода в эксплуатацию Motor Starter ES, устройства могут быть также удобно запрограммированы через шину от удаленного центрального пульта управления. Параметры могут быть также добавлены в процессе работы в программу пользователя - это адаптирует функции пускателя к процессу в соответствии с требованиями. Планирование может быть выполнено через локальный point-to-point интерфейс с помощью персонального компьютера и программного обеспечения Motor Starter ES.
Функции цифровых входов и выходов могут быть гибко запрограммированы и адаптированы ко всем конвейерным системам. Все цифровые входы и выходы доступны в циклическом отображении процесса. Все предельные величины для функций контроля и их реакций адаптируемы к конкретным задачам. Это разработано для совмещения с другими SIRIUS M200D продуктами пускателя, преобразователями частоты и периферийными устройствами ET 200pro.
Только с пускателями M200D PROFINET
Интегрированная функция периферийной идентификации гарантирует, что название устройства не должно назначаться вручную при его замене. Назначение выполняется автоматически с помощью соседних устройств, которые "замечают названия" своих соседних устройств. Если устройство необходимо заменить, выполнять дальнейшие работы по вводу его в эксплуатацию нет необходимости.
Новое поколение пускателей характеризуется усовершенствованными функциями, максимальной гибкостью и высокой степенью автоматизации. PROFINET особенно рекомендуется для крупномасштабных и высокоавтоматизированных элементов системы, начиная с возможности контроля устройств или установок с регистрацией данных (статистических данных, измеренных величин и диагностики устройств), гарантирует более широкое проникновение в установки, щиты управления и увеличивают коэффициент готовности установки.
Работа
Пускатель регистрирует действующее значение тока. Оценка тока электронной защитой от перегрузок увеличивает коэффициент готовности приводов, так же как и сообщения относительно выхода за установленные пределы заданных величин.
Диагностика и техническое обслуживание
Диагностика возможна различными способам и может быть использована полностью по желанию клиента.
Пускатель, совместимый с TIA-диагностикой, означает, что в случае идентификации повреждения, диагностированное предупреждение распределено и вызывает диагностику OB с управлением SIMATIC. Неисправность может быть оценена как обычно в программе пользователя.
Пускатели M200D предлагают различные диагностические данные в форме зарегистрированных данных. Их функциональные возможности являются уникальными на рынке. Возможность считывать данные относительно устройства, установки или управления процессом из пускателя является всесторонней.
Пускатель отображает 3 внутренних книги повреждений устройства, срабатывания защиты и происшествий, которые снабжены штампом времени. Они могут считываться из пускателя в форме зарегистрированных данных и снабжать персонал установки различной информацией относительно ее состояния и процессов, что можно использовать для их усовершенствования.
Ведомый указатель и функции статистических данных позволяют максимальным величинам внутренних токов или количеству коммутаций пускателя быть считанными для целей контроля установки. Это позволяет контролировать отклонения в процессе, а также осуществлять оптимальный начальный ввод в эксплуатацию. Это позволяет пользователю собрать информацию относительно фактических нагрузок устройства и в результате оптимизировать интервалы технического обслуживания.
Регистрация данных диагностики устройства содержит все состояния пускателя для определения состояния устройства, его конфигурации, коммуникационного состояния и используется центральным управляющим устройством.
C функциями установки и технического обслуживания (I&M), информация (I&M) на используемых модулях сохраняется в пускателях с одной стороны, и с другой, данные (I&M), которые могут быть определены пользователем в процессе конфигурации, такие как локальный назначения. Функции I&M используются для того, чтобы расследовать аварии, локализовывать изменения в оборудовании предприятия или проверять конфигурацию системы. Это делает перезаказ устройств особенно легким.
Предупредительное техническое обслуживание может быть выполнено со встроенным таймером техобслуживания и предотвращать простой установок.
Другие новые дополнения - TRACE, интегрированная в программное обеспечение ES пускателя. Это используется для осуществления записи потребителем измеренных значений величин относительно времени возникновения события. Это позволяет последовательностям процесса быть зарегистрированными и оптимизированными во времени.
Локальное управление приводов позволяет использовать заказ дополнительных принадлежностей с интегрированным ручным управлением. Это - еще одна новая разработка, которая отличает пускатель M200D PROFIBUS/PROFINET от остальной части рынка и прибавляет инновационные технологии, максимальный коэффициент готовности и прозрачность систем.
