На рисунке показан автоматический выключатель SIRIUS 3RV2 с универсальными монтируемыми принадлежностями.

Монтируемые принадлежности для автоматических выключателей  3RV2

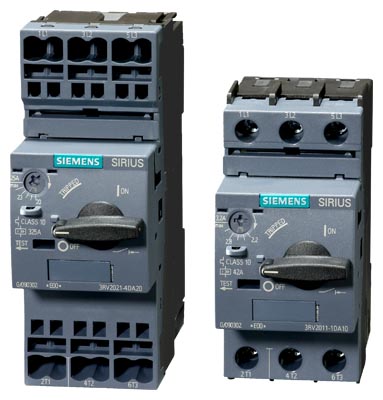

Автоматическиие выключатели: с пружинными клеммами типоразмера S0 (слева) , с винтовыми клеммами типоразмера S00 (справа)

Новые компактные токоограничивающие автоматические выключатели для защиты электродвигателей SIRIUS 3RV2 оптимизированы для фидеров нагрузки. Основное применение - коммутация и защита стандартных 3-фазных электродвигателей до 18.5 кВт при 400 В AC (есть так же исполнения аппаратов для защиты других нагрузок, например, трансформаторов, или для контроля предохранителей. При симметричной нагрузке аппараты могут применяться для защитаы линий  до 40А).



Исполнение

Автоматические выключатели доступны в 2-х типоразмерах:

• Типоразмер S00, ширина - 45 mm, макс. ном. раб. ток - 16 A, защита электродвигателей до 7.5 кВт при 400В.
• Типоразмер S0, ширина - 45 mm, макс. ном. раб. ток - 40 A, защита электродвигателей до 18.5 кВт при 400В.



"Повышенная безопасность" (тип защиты EEx е в соответствии с ATEX, директива 94/9/EC)

Автоматические выключатели 3RV20 применимы для защиты от перегрузки двигателей во взрывозащищенном исполнении ( "повышенная безопасность", тип защиты - EEx e).

Получен сертификат типовых испытаний EC для категории  (2)G/D.

Дополнительная информация - по запросу.
