Центральным компонентом инженерной станции PCS 7/OPEN OS является пакет PCS 7/OPEN OS DBA. Он генерирует данные ОС с привязкой к технологической иерархии и сообщения на основе набора тегов OPC-сервера, связанного со сторонним контроллером. Технологическая иерархия является основой иерархической структуры мнемосхем технологического процесса на операторских станциях SIMATIC PCS 7 и управления системой сообщений.

Также PCS 7/OPEN OS DBA используется для конфигурирования:

• Runtime Extension Framework (обеспечивает синхронизацию, персистентность информации статуса сообщений)
• Системы сообщений SIMATIC PCS 7 (alarm logging)
• Системы архивации SIMATIC PCS 7 (tag logging)

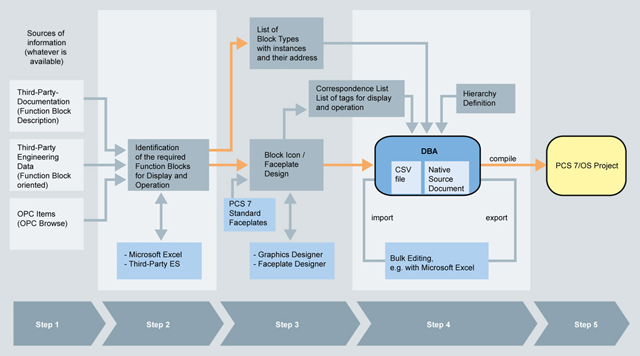

Последовательность действий по интеграции сторонего контроллера в операторскую систему SIMATIC PCS 7

Последовательность действий по интеграции сторонего контроллера в операторскую систему SIMATIC PCS 7

Шаг 1

Прежде всего должны быть определены источники информации, предназначенные для Шага 2:

• Инженерная система стороннего контроллера
• Описание стороннего контроллера
• Данные OPC-сервера

Шаг 2:

Функциональные блоки и их параметры, относящиеся к отображению и управлению должны быть идентифицированы на основе источников информации, определенных на Шаге 1.

Шаг 3

Затем должен использоваться редактор типов из PCS 7/OPEN OS DBA для создания шаблонов типов функциональных блоков, используемых в проекте. С помощью редактора экземпляров создаются экземпляры для каждого из шаблонов типа. Также экземпляры могут быть экспортированы в Microsoft Excel для быстрой подготовки  всех экземпляров одного типа. Экземпляры, созданные в Microsoft Excel впоследствии импортируются в редактор экземпляров.

Символы и лицевые панели для всех новых типов функциональных блоков создаются с помощью стандартных редакторов SIMATIC PCS 7 OS (Graphics Designer и Faceplate Designer).

Шаг 4

По завершении работы над всеми экземплярами, данные редактора экземпляров экспортируются в базу данных DBA и создается технологическая иерархия. Это сопровождается компиляцией и импортом данных DBA в операторскую систему SIMATIC PCS 7.

Шаг 5

Следующая после импорта данных OS, относящихся к сторонним контроллерам, в проект SIMATIC PCS 7 OS последовательность действий по конфигурированию аналогична работе над стандартным проектом SIMATIC PCS 7 OS.
