Различные типы антенн позволяют оптимизировать процессы обмена данными через радиоканалы, использовать беспроводные системы связи в промышленных условиях
Антенны ANT795-6MR и ANT795-4MR

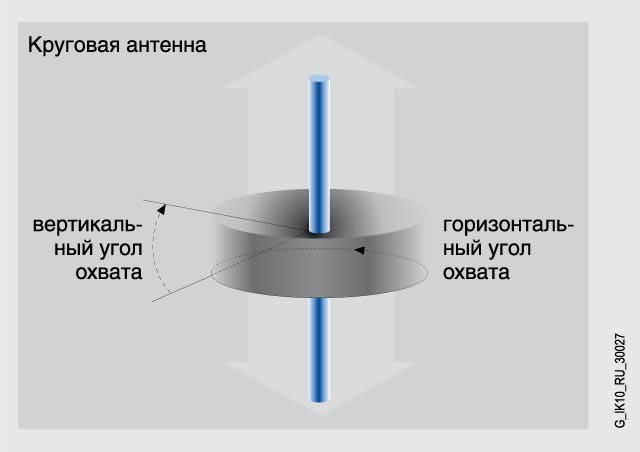

Во время работы антенны кругового излучения создают электромагнитное излучение в круговой плоскости (360°) вокруг своей оси. Напряженность этого поля наиболее высока около самой антенны и снижается по мере удаления от нее. Полная ширина луча для обеих антенн равна 30º. Выше и ниже антенны излучение отсутствует. В зоне достижения полной ширины луча напряженность электромагнитного поля вдвое ниже, чем у самой антенны. Качество радиосвязи в этой зоне значительно снижается.
Антенна ANT795-4MR монтируется непосредственно на корпус модуля SCALANCE W-700. Антенна ANT795-6MR предназначена для настенного или мачтового монтажа с подключением к SCALANCE W-700 через входящий в комплект поставки соединительный кабель.
Антенна ANT793-8DR

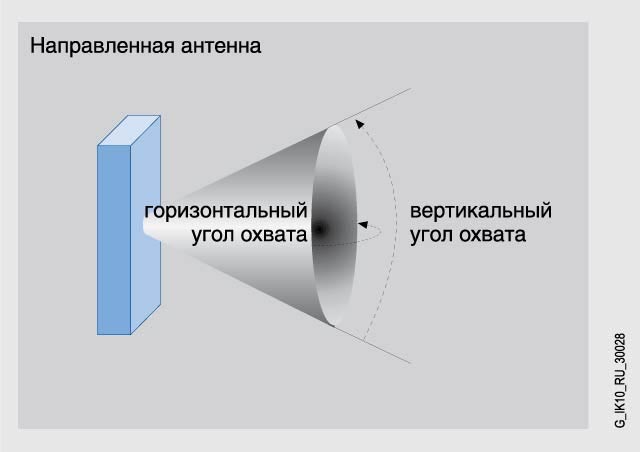

Направленная антенна формирует конусообразное электромагнитное поле (для большей ясности на рисунке антенна изображена в виде раструба). Наиболее сильное излучение создается вдоль оси этого конуса. Отклонение от оси конуса на угол более 10º практически исключает возможность установки радиосвязи. Именно поэтому такая антенна называется “направленной”.
Антенна ANT793-8DR монтируется отдельно от модуля SCALANCE W-700 и подключается к последнему через входящий в комплект поставки соединительный кабель длиной 5 м.
Антенные кабели
Все антенные кабели снабжены соединителем R-SMA и отличаются малой величиной затухания сигнала для обеспечения качественной радиосвязи. Значительному расширению возможных областей применения систем беспроводной связи способствует:
- стойкость к горению
- низкий уровень выделения дыма при горении
- отсутствие кремния
- отсутствие галогенов
- стойкость к коррозии
Для повышения гибкости монтажа антенн дополнительно может использоваться удлинительный антенный кабель FRNC длиной 5м, оснащенный двумя R-SMA соединителями.
Терминальное устройство TI795-1R
Для обеспечения устойчивой и надежной беспроводной связи модули SCALANCEW-700 могут работать с различными типами антенн. Снижение воздействия неблагоприятных эффектов (например, эффектов отражения радиосигналов) достигается подключением к одному модулю двух антенн.
Если модуль SCALANCEW-700 комплектуется только одной антенной (направленной антенной или из соображений снижения стоимости), то на интерфейс подключения второй антенны необходимо устанавливать терминальное устройство TI795-1R.
Устройство молниезащиты LP798-1PRO
Антенны, устанавливаемые на открытом воздухе, могут подвергаться ударам молнии. Для их защиты и защиты других коммуникационных компонентов необходимо использовать устройство LP798-1PRO.
