Топология SIMOTION P
Топология
Система управления движением SIMOTION P может управлять как приводами, так и распределенной периферией через два синхронных PROFIBUS DP интерфейса. SIMOTION P соединяется с PROFIBUS DP с помощью карточки IsoPROFIBUS. Это карта PCI с двумя синхронными PROFIBUS DP интерфейсами (12 Mбит/с). Скорость передачи и такт синхронизации могут задаваться пользователем. По желанию один из этих PROFIBUS DP интерфейсов может использоваться как MPI интерфейс.
Все программное обеспечение, касающееся автоматизации и управления движением, работает в ядре SIMOTION.
Внутренние связи, обеспечивают высокоскоростной обмен данными между ядром SIMOTION и операционной системой Microsoft Windows. Эти данные могут в дальнейшем использоваться любым приложением Microsoft , например, через OPC сервер.
Наличие встроенного Ethernet интерфейса позволяет использовать SIMOTION P для интеграции в локальных сетях (LANs). Более того, возможно так же подключить к SIMOTION P внешнюю панель оператора для удаленного управления.
Программирование выполняется на отдельном программаторе, либо прямо на самом SIMOTION P.

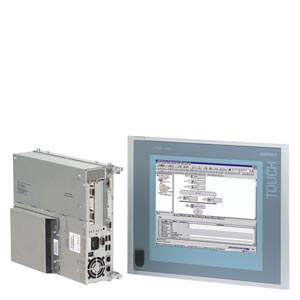

SIMOTION P – готовая к работе система на базе ПК
SIMOTION P - компактная система управления движением на базе ПК, состоит из:
- SIMOTION P350
- Карточка IsoPROFIBUS
- Программное ядро SIMOTION
- Операционная система Microsoft Windows
При необходимости, есть возможность подключения CD‑ROM.
Система SIMOTION P доступна с панелями различных размеров:
- Существуют SIMOTION P с 12“ или 15“ TFT панелями, где для работы можно пользоваться клавишами, а можно сенсорным экраном
Для работы SIMOTION P необходимо питание 24 В. Так же, рекомендуется использовать бесперебойные источники питания(UPS). Для питания от сетей 120 V/230 V/400 В, необходимы следующие блоки питания:
- Блок питания (один из):
- SIMATIC PS 307
- SITOP power.
Сигналы I/O передаются с помощью систем распределенной периферии, которые подсоединяются к карточке IsoPROFIBUS.
- SIMATIC
- ET 200S
- ET 200M
- ET 200X
- ET 200eco
Дополнительную информацию о модулях, которые могут использоваться вместе с SIMOTION P можно найти в разделе "Компоненты системы".
От систем распределенной периферии сигналы передаются в SIMOTION P по цифровым, защищенным от помех каналам связи PROFIBUS DP со скоростью передачи данных 12 Mбит/с.
Для очень быстрой обработки I/O сигналов, SIMOTION P может расширяться за счет плат MCI, для подключения дополнительных встроенных входов/выходов. Плата расширений MCI вставляется в разъем рядом с платой IsoPROFIBUS.
