Силовые модули формата шасси с водяным охлаждением подключаются к модулю управления по DRIVE-CLiQ. Модулем управления в этом случае может быть CU310 или CU320 или SIMOTION D. Внешнее питание 24 В DC необходимо для работы силового модуля с водяным охлаждением.

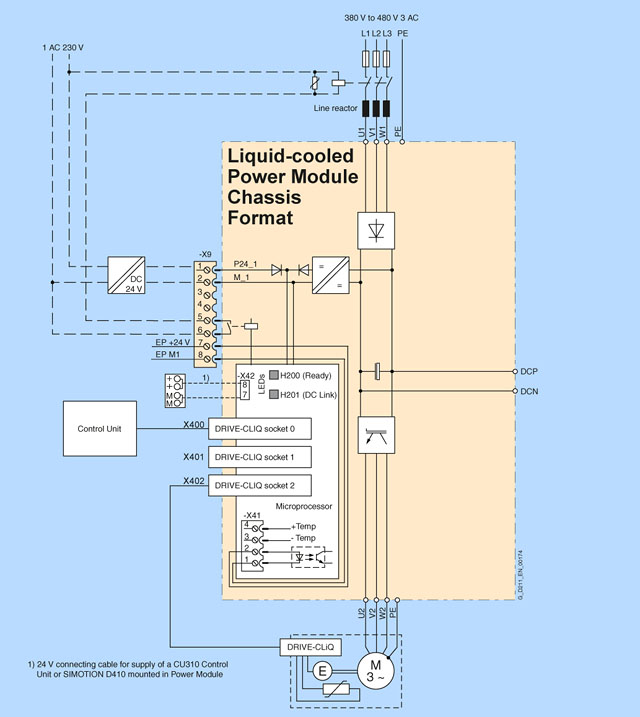

Пример подключения силового модуля формата шасси с водяным охлаждением

Примечание: Встроенное питание 24 В может нагружаться током до 2 A через коннектор X42. Если модуль управления питается от встроенного блока питания, необходимо учитывать суммарный ток цифровых выходов, который не должен превышать максимум 2 A.
