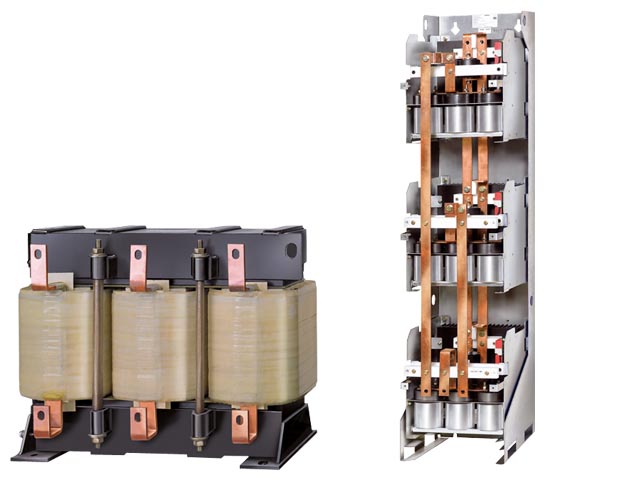

Фильтр dv/dt + VPL состоит из двух компонентов: реактора dv/dt и VPL (ограничитель пиков напряжения), которые ограничивают пики напряжения и возвращают энергию в звено постоянного тока.
Фильтр dv/dt + VPL должен быть установлен в случае использования двигателей с недостаточной или неизвестной электрической прочностью изоляции обмоток. Для стандартных двигателей серий 1LA5, 1LA6 и 1LA8 фильтр требуется только в том случае, если двигатель не предназначен для работы от преобразователя (см. каталог D 81.1, глава “Двигатели для работы от ПЧ”).
Фильтр dv/dt + VPL ограничивает скорость нарастания напряжения до значений < 500 В/мкс, а обычные пики напряжения в зависимости от напряжения питания – до значений (при длине кабеля до двигателя < 150 м):
< 1000 В при V line < 575 В
< 1250 В при 660 В < V line < 690 В.
Примечание: максимальная допустимая длина кабеля от инвертера до фильтра dv/dt filter + VPL составляет 5 м.
