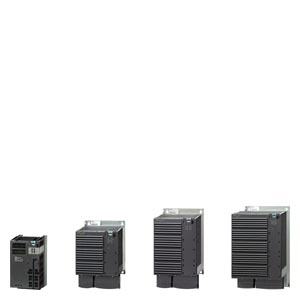

Силовой модуль PM250 обладает абсолютно уникальной технологией, которая называется "Технология эффективного питания ". Регенеративная способность модуля PM250 в генераторном режиме (электронное торможение) означает, что энергия возвращается в сеть, а не рассеивается в тормозном резисторе. Это сохраняет место в шкафу у правления. Так же экономится время на расчет тормозного резистора и его подключение. Температура в шкафу управления так же не увеличивается при торможении.
Инновационные схемотехнические решения, использованные при разработке Технологии эффективного питания, уменьшают влияние высших гармоник на питающую сеть. Нет необходимости использовать дополнительный сетевой дроссель. Это сохраняет пространство и деньги при проектировании и закупках оборудования.
Силовой модуль PM250 так же подходит для решений с высокими требованиями к безопасности. Совместно с безопасным модулем управления (Fail-safe Control Unit), привод может быть превращен из обычного привода, в привод с интегрированными функциями безопасности Safety Integrated Drive (см. модули управления).
Разрешенная длина кабелей между инвертером и двигателем ограничена. Кабели с большей длиной могут использоваться только с дросселями (см. низковольтные силовые компоненты).
Для типоразмеров FSC силовых модулей PM250 с внутренним сетевым фильтром класса A, доступен дополнительный фильтр класса B (см. сетевые компоненты).
Силовые модули PM250 с внутренним сетевым фильтром класса А, подходят для использования в сетях с заземленной нейтралью (TN).
Обзор как заказчик выигрывает от использования Технологии эффективного питания
Для дальнейшей информации о Технологии эффективного питании см. главу Иннофации.
Данные для выбора и заказа
Что бы обеспечить правильный выбор силовых модулей, необходимо осуществлять выбор в соответствии с
- номинальным выходным током для приложения с легкой перегрузкой(LO) или
- базовым нагрузочным током для приложения с тяжелой перегрузкой(HO)
При номинальном выходном токе, модули поддерживают от 2-полюсных до 6-полюсных стандартных низковольтных двигателей, например, двигатели 1LE1 (см. приложения для дальнейшей информации). Величина номинальной мощности должна использоваться только для ориентира. Для описания работы при перегрузках см. Общие технологические параметры силовых модулей.
|
Номинальная мощность 1) |
Номинальный выходной ток 2) I ном. |
Мощность |
Базовый нагрузочный ток 3) I H |
Типоразмер |
SINAMICS G120 |
||
|---|---|---|---|---|---|---|---|
|
кВт |
лс |
A |
кВт |
лс |
A |
|
Заказной номер |
|
380 … 480 В 3 AC |
|||||||
|
7.5 |
10 |
18 |
5.5 |
7.5 |
13.2 |
FSC |
6SL3225‑0BE25‑5AA0 |
|
11.0 |
15 |
25 |
7.5 |
10 |
19 |
FSC |
6SL3225‑0BE27‑5AA0 |
|
15.0 |
20 |
32 |
11.0 |
15 |
26 |
FSC |
6SL3225‑0BE31‑1AA0 |
|
18.5 |
25 |
38 |
15.0 |
20 |
32 |
FSD |
6SL3225‑0BE31‑5AA0 |
|
22 |
30 |
45 |
18.5 |
25 |
38 |
FSD |
6SL3225‑0BE31‑8AA0 |
|
30 |
40 |
60 |
22 |
30 |
45 |
FSD |
6SL3225‑0BE32‑2AA0 |
|
37 |
50 |
75 |
30 |
40 |
60 |
FSE |
6SL3225‑0BE33‑0AA0 |
|
45 |
60 |
90 |
37 |
50 |
75 |
FSE |
6SL3225‑0BE33‑7AA0 |
|
55 |
75 |
110 |
45 |
60 |
90 |
FSF |
6SL3225‑0BE34‑5AA0 |
|
75 |
100 |
145 |
55 |
75 |
110 |
FSF |
6SL3225‑0BE35‑5AA0 |
|
90 |
125 |
178 |
75 |
100 |
145 |
FSF |
6SL3225‑0BE37‑5AA0 |
1) Номинальная мощность основана на номинальном выходном токе Iном.. Номинальный выходной ток Iном. основан на работе с легкой перегрузкой (light overload- LO).
2) Номинальный выходной ток Iном. основан на работе с легкой перегрузкой (light overload LO). Эти значения тока написаны на шильдике силовых модулей.
3) Базовый нагрузочный ток IH основан на работе с большой перегрузкой (high overload HO).
