Следующие временные диаграммы показывают примеры характеристик входного и выходного напряжения на клемма модуля DC-UPS, а также характеристику сигналов аварийных контактов и дистанционного сигнала встроенного интерфейса.
"Длительное" отключение питания DC UPS без последовательного или USB порта (Рис. 1)
Восстановление питания после истечения времени буферизации tp (t3 после t4):
При отключении входного питания на модуле DC UPS (момент t1), питание осуществляется от батареи "Bat" и выходное напряжение Vвых не прерывается.
Изолированный контакт "OK/Bat" переключается в положение выключено "Bat".
Одновременно с этим, начиная с момента t1, начинает отсчитыватся время буферизации tp, установленное с помощью DIP переключателей.
Установка DIP переключателя в положение "прерывание Vвых" в данном примере ничего не меняет, потому что входное напряжение возобновляется во время t3 только в случае истечения установленного времени буферизации (t4).
"Кратковременное" отключение питания DC UPS без последовательного или USB порта (Рис. 2)
Восстановление питания до истечения времени буферизации tp (t3 до t4):
При отключении входного питания на модуле DC UPS (время t1), питание осуществляется от батареи "Bat" и выходное напряжение Vвых не прерывается.
Изолированный контакт "OK/Bat" переключается в положение выключено "Bat".
Одновременно с этим, начиная с момента t1, начинает отсчитыватся время буферизации tp, установленное с помощью DIP переключателей.
Если настройка “прерывание Uвых” включена, то после отсчета заданного времени tp выходное напряжение Uвых автоматически прерывается на 5 с (интервал времени t4-t5).
Буферная батарея к этому моменту уже отключена, по-скольку входное напряжение блока DC UPS восстановилось в момент времени t3
Если настройка “прерывание Uвых” отключена, то после отсчета выдержки времени tp выходное напряжение не прерывается, поскольку входное напряжение блока DC UPC восстановилось в момент времени t3.
Рисунок 1 "Длительное отключение питания"
Рисунок 2 "Кратковременное отключение питания"
DC UPS без последовательного или USB порта (6EP1 931-2DC21/-2EC21/-2FC21)
DIP переключатель на устройстве: время буферизации tp (от 5 с до 635 с, номера с 2 до 7) /
t = в соответствии с настройкой (с номером 1 в левом положении) / xxxx = с установкой для прерывания Vвых (с номером 8 в левом положении)
Условные обозначения:
Uвх: входное напряжение на зажимах Х1.1-Х1.2;
Uвых: выходное напряжение на зажимах Х1.3-Х1.4 и Х1.5-
Х1.6;
Ok: сигнал нормального уровня Uвх или превышения этим напряжением заданного уровня напряжения включения батареи;
Bat: сигнал включения в работу буферной батареи (батарея подключена к выходу блока DC UPS, питание нагрузки осуществляется от буферной батареи);
Дист.: сигнал запуска удаленного таймера при появлении сигнала низкого уровня на контакте 7, 9-полюсного соединителя последовательного интерфейса (в нормальном состоянии на этом контакте присутствует сигнал высокого уровня);
t1: входное напряжение Uвх отсутствует или падает ниже порогового напряжения включения буферной батареи;
t2: начало отсчета времени питания нагрузки от батареи, заданного DIP переключателями, при запуске удаленного таймера (низкий уровень сигнала);
t3: входное напряжение Uвх превышает пороговое напряжение включения буферной батареи;
t4: окончание отсчета времени питания нагрузки от батареи (выход отключается и/или отключается буферная батарея;
t5: через 5 с после отключения выход включается вновь;
tp: время питания нагрузки от батареи, установленное DIP переключателями (переключатели 2…7 в нижнем ряду).
"Длительное" отключение питания DC UPS с последовательным или USB портом (Рис. 3)
Восстановление питания после истечения времени буферизации tp (t3 после t4):
При отключении входного питания на модуле DC UPS (момент t1), питание осуществляется от батареи "Bat" и выходное напряжение V вых не прерывается.
Изолированный контакт "OK/Bat" переключается в положение выключено "Bat".
С определяемого пользователем момента времени t2 по сигналу запуска удаленного таймера (низкий уровень сигнала на контакте 7 9-полюсного соединителя последовательного интерфейса) начинается отсчет времени питания нагрузки от батареи tp, заданного с помощью DIP переключателей блока.
Заданная настройка “прерывание Uвых” в данном случае на работу блока DC UPS не влияет, поскольку восстановление входного напряжения Uвх происходит в момент времени t3 после истечения времени tp (момент t4).
Замечание: без наличия низкого уровня сигнала дистанционного запуска и заданной настройке максимального времени питания нагрузки от батареи выходное напряжение DC UPS не прерывается, поскольку отсчет времени tp не запускается.
Исчезновение выходного напряжения в этом случае может быть вызвано только полным разрядом и отключением буферной батареи при отсутствии входного напряжения блока DC UPS.
"Кратковременное" отключение питания DC UPS с последовательным или USB портом (Рис. 4)
Восстановление питания до истечения времени буферизации tp (t3 до t4):
При исчезновении напряжения на входе блока DC UPS (время t1) питание нагрузки немедленно переводится на модуль батареи. Выходное напряжение блока Uвых не прерывается.
Переключающий контакт “ok/Bat” переходит в положение “Bat”.
С определяемого пользователем момента времени t2 по сигналу запуска удаленного таймера (низкий уровень сигнала на контакте 7 9-полюсного соединителя последовательного интерфейса) начинается отсчет времени питания нагрузки от батареи tp, заданного с помощью DIP переключателей блока.
Если настройка “прерывание Uвых” включена, то после отсчета заданного времени tp выходное напряжение Uвых автоматически прерывается на 5 с (интервал времени t4-t5).
Буферная батарея к этому моменту уже отключена, поскольку входное напряжение блока DC UPS восстановилось в момент времени t3.
Прерывание выходного напряжения Uвых на 5 с обеспечивает возможность выполнения операций автоматического рестарта промышленных компьютеров даже в случае восстановления напряжения питающей сети или входного напряжения блока DC UPS во время отключения компьютеров.
Замечание: без наличия низкого уровня сигнала дистанционного запуска и заданной настройке максимального времени питания нагрузки от батареи выходное напряжение DC UPS не прерывается, поскольку отсчет времени tp не запускается.

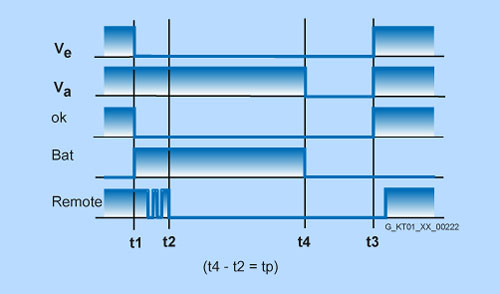

Рисунок 3 "Длительное отключение питания"

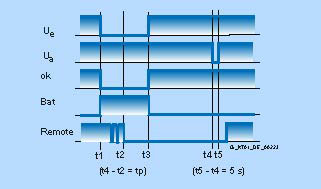

Рисунок 4 "Кратковременное отключение питания"
DC UPS с последовательным или USB портом (6EP1 931-2DC31/-2DC42/-2EC31/-2EC42/-2FC42)
DIP переключатель на устройстве: время буферизации tp (от 5 с до 635 с, номера с 2 до 7) / t = в соответствии с настройкой (с номером 1 в левом положении) / xxxx = с установкой для прерывания V вых (с номером 8 в левом положении)
Условные обозначения:
Uвх: входное напряжение на зажимах Х1.1-Х1.2;
Uвых: выходное напряжение на зажимах Х1.3-Х1.4 и Х1.5-
Х1.6;
Ok: сигнал нормального уровня Uвх или превышения этим напряжением заданного уровня напряжения включения батареи;
Bat: сигнал включения в работу буферной батареи (батарея подключена к выходу блока DC UPS, питание нагрузки осуществляется от буферной батареи);
Дист.: сигнал запуска удаленного таймера при появлении сигнала низкого уровня на контакте 7, 9-полюсного соединителя последовательного интерфейса (в нормальном состоянии на этом контакте присутствует сигнал высокого уровня);
t1: входное напряжение Uвх отсутствует или падает ниже порогового напряжения включения буферной батареи;
t2: начало отсчета времени питания нагрузки от батареи, заданного DIP переключателями, при запуске удаленного таймера (низкий уровень сигнала);
t3: входное напряжение Uвх превышает пороговое напряжение включения буферной батареи;
t4: окончание отсчета времени питания нагрузки от батареи (выход отключается и/или отключается буферная батарея;
t5: через 5 с после отключения выход включается вновь;
tp: время питания нагрузки от батареи, установленное DIP переключателями (переключатели 2…7 в нижнем ряду).
