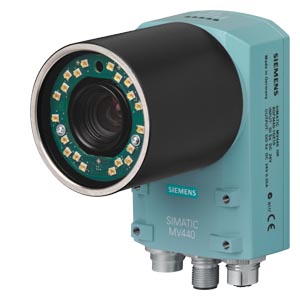

Основные функции SIMATIC MV440
Считываемые коды (смотри "Общее" и "Применения")
Оценка качества кода - поддерживаются следующие стандарты качества:
- SIMATIC MV440-SR и SIMATIC MV440-HR поддерживает:
- Верификация в соответствии ISO/IEC 16022 (согласно AIM спецификации)
- SIMATIC MV440-SR V и MV440-HR V поддерживает:
- Верификация матричных кодов в соответствии с ISO/IEC 15415
- Верификация матричных кодов в соответствии с AS9132 Rev. A (согласно IAQG)
- Siemens DPM
- Верификация матричных кодов в соответствии с AIM DPM-1-2006
- Верификация Штрих-кода в соответствии с ISO/IEC 15416 (согласно ANSI X3.182-1990)
Форматирование результатов чтения для отправки и/или сравнения
Сравнение считанных результатов с заданным значением
- Задание значения для сравнения задаётся через один из серийных интерфейсов (PROFINET (ASM и встроенный), PROFIBUS (ASM), RS232).
- Сравнение отформатированных результатов считывания с заданным значением.
Функции могут использоваться индивидуально или комбинировано.
Режим работы
Следующие шаги требуются для использования SIMATIC MV440:
- Монтаж SIMATIC MV440 и подключение кабелей типа plug-in (дополнительное освещение, если требуется).
- Регулировка камеры, проверка света:
Настройка параметров и ввод в эксплуатацию системы считывания кодов Simatic MV440 осуществляется через встроенный веб-сервер. Для этого можно использовать ПК или любое другое программирующее устройство с установленным на нем приложением Internet Explorer и JVM.
- Устройство считывания «ищет» коды в последовательности изображений любой длины, даже не получая внешних сигналов запуска:
- Оптимизация и настройка освещения.
- Адаптация и обработка изображения путём представления отдельных кодов.
- Запуск автоматизированного оценочного режима (RUN режим) активирует устройство.
