Возможные области применения

Разъединители с предохранителями 3NP1 могут использоваться для защиты и коммутации большого разнообразия электрических нагрузок:

• Комбинаций пускателей
• Для защиты преобразователей частоты и устройств плавного пуска при укомплектовании предохранителями SITOR
• В модулях компенсации реактивной мощности
• Кабельных фидеров
• Групповых предохранителей для небольших нагрузок

Устройства оптимизированы для работы во всех видах систем:

• Низковольтных щитах для распределения электроэнергии и MCCs (например, главных и вспомогательных распределительных устройствах)

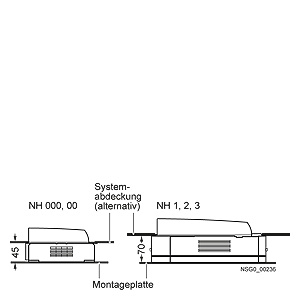

• Системах распределения с уровнями покрытий 32 и 70 мм или 45 и 70 мм
• Механических разработках
• На железнодорожном транспорте

Устройства контроля предохранителей используются для обнаружения, индикации и сообщения о неисправностях:

• MFM – электромеханический контроль предохранителей для AC/DC сетей
• EFM 20 – электронный контроль предохранителей с линейным контролем для AC сетей
• EFM 25 – электронный контроль предохранителей  с линейным контролем  для DC сетей

Стандарты и сертификаты

Разъединители с предохранителями 3NP1 соответствуют:

• IEC 60947-1, EN 60947-1
• IEC 60947-3, EN 60947-3

Установка (Монтаж)

Монтаж на поверхности

Разъединители с предохранителями 3NP1 для установки на монтажной панели

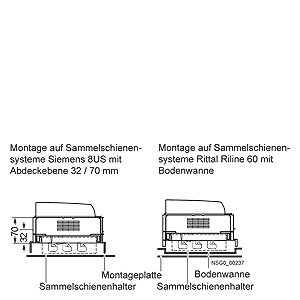

Установка на сборных шинах

Разъединители с предохранителями 3NP1 для установки на  шинах
