- Формирование линейных и звездообразных топологий сети Industrial Ethernet с электрическими каналами связи.
- Автоматическая кроссировка подключаемые IE TP кабелей.
- Простое конфигурирование и расширение сети:
отсутствие ограничений на расширение сети при каскадном включении коммутаторов.
Сетевые топологии и конфигурации
В типовом варианте коммутаторы SCALANCE XB-000 устанавливаются в одном шкафу или ящике управления с подключаемой к сети аппаратурой.
При построении сети необходимо учитывать следующие граничные условия:
- Длина TP кабеля между двумя коммутаторами SCALANCE XB-000:
- не более 100 м;
- не более 10 м при использовании TP корда;
- не более 100 м при использовании розетки IE FC RJ45, стандартного IE FC кабеля и TP корда.
- Длина оптических кабелей:
- не более 3 км при использовании стеклянного оптического мультимодового кабеля Industrial Ethernet;
- не более 26 км при использовании стеклянного оптического одномодового кабеля Industrial Ethernet.

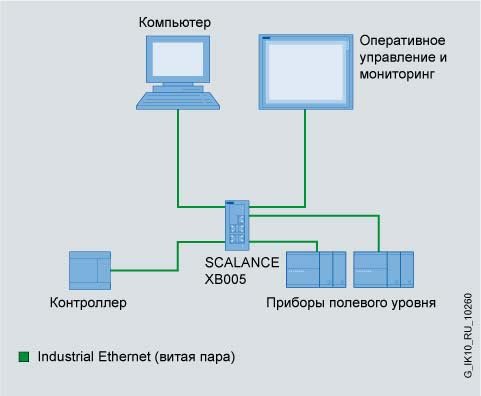

Звездообразная топология сети с электрическими каналами связи на базе коммутатора SCALANCE XB005

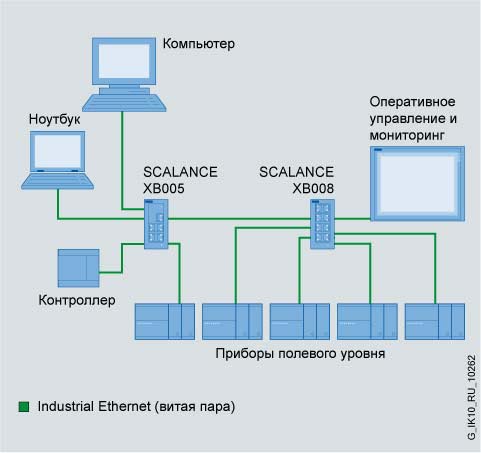

Линейная топология сети на основе коммутаторов SCALANCE XB005 и XB008

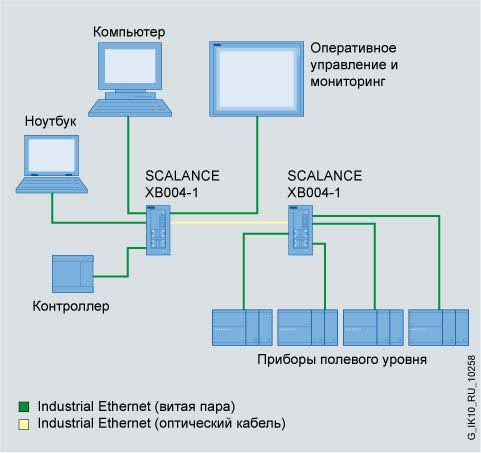

Использование коммутаторов SCALANCE XB004-1 для построения оптической линейной и звездообразных электрических структур
Диагностика
Каждый прибор оснащен встроенными светодиодами индикации:
- Наличия напряжения питания.
- Состояния каждого порта.
- Процессов обмена данными.
