SENTRON PAC3200 библиотека функциональных блоков для SIMATIC WinCC
Библиотека функциональных блоков SENTRON PAC3200 для SIMATIC WinCC обеспечивает полную интеграцию из SENTRON PAC3200 многофункциональных измерительных приборов в WinCC.

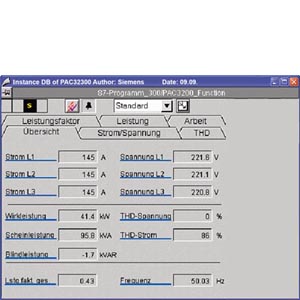

Состоит из одного блока управления, одного блока дигностики и лицевой панели. Блоки в SIMATIC S7 отображают данные об энергоснабжении на лицевой панели в пользовательском интерфейсе WinCC, генерируют сигналы и обеспечивают связь для поддержки системы WinCC. Лицевая панель в пользовательском интерфейсе служит для управления и мониторинга и позволяет проводить важные оценки технического состояния и функционирования из SENTRON PAC3200 чтобы быть показанными и выполненными в WinCC.
Между управлением и SENTRON PAC3200 существует двусторонняя связь, которая позволяет осуществить не только передачу измеренных значений и состояний от устройства, но и изменение параметров в самом устройстве (min и max значения).
Это делает SENTRON PAC3200 многофункциональным измерительным инструментом, неотъемлимым компонентом WinCC.
Системные требования
Библиотека функциональных блоков SENTRON PAC3200 для SIMATIC WinCC выпущена для
- WinCC V6.2 SP2
- WinCC V7.0
WinCC опции AS-OS разработаны и базисный процесс контроля может быть установлен. Библиотека функциональных блоков доступна для S7-300 и S7-400. По крайней мере один S7 CPU317-2DP необходим для использования в S7-300. По крайней мере один S7 CPU414-2 необходим для использования в S7-400.
Поддерживаемые операционные системы такие же как и для SIMATIC WinCC, см. наш раздел Mall "Системы Автоматизации" → "SIMATIC HMI Применение и Мониторинг Системы" → "HMI Програмное обеспечение" → "SCADA-System SIMATIC WinCC".
