Исполнение
Прошедшая испытания низковольтная комбинация оборудования управления (TTA) согласно
- IEC/EN 60439-1
- IEC/EN 60439-2
Степень защиты
- Высокая степень защиты IP55 для стандартного исполнения

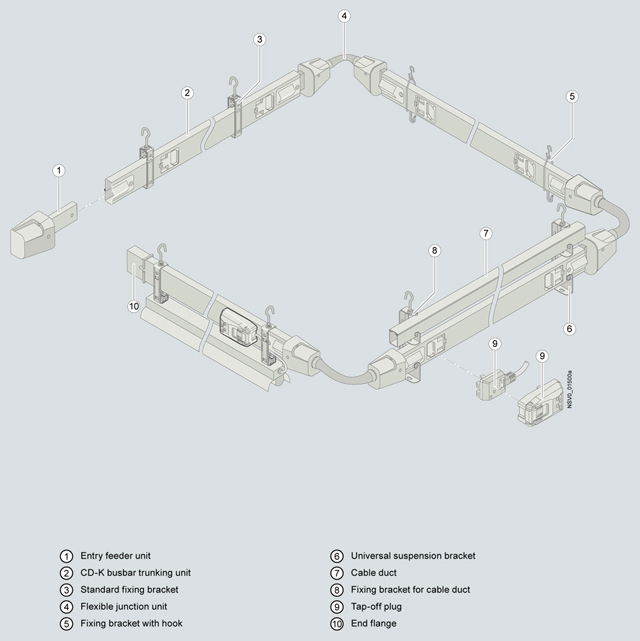

Компоненты
Магистральные устройства
- Токовые линии с выводами на одной стороне:
3-, 5-, 7-проводниковые системы - Токовые линии с выводами с двух сторон:
2 x 3-, 1x 5- / 1 x 3-, 2 x 5- и 2 x 7-проводниковая система - Количество и вид точек подключения отходящих линий:
|
Длина магистрального устройства |
Количество отходящих линий |
Расстояние между точками подключения отходящих линий |
|
|---|---|---|---|
|
. |
Оборудование на одной стороне |
Оборудование на двух сторонах |
. |
|
3 м |
6, 3 или 2 |
2 x (6, 3 или 2) |
0.5, 1 или 1.5 м |
|
2 м |
2 |
2 x 2 |
1 м |
|
1.5 м |
2 |
2 x 2 |
1 м |
- Втычное подключение
- Стандартные точки подключения отходящих линий
- Кодирование точек подключения отходящих линий
Фидерные устройства
- Устройства подключения питания
- Концевые фидерные устройства
Концевые заглушки
Соединительные устройства
- Гибкие соединительные устройства
Отходящие разъемы
- 3-полюсные, 10 A и 16 A, Lx (фазные опционально L1, L2, L3 ), N и PE
- 5-полюсные, 10 A, L1, L2, L3, N, PE
- 3-полюсные + L4/L5, 10 A (N/L1, N/L2 или N/L3) + L4/L5 + PE
- Стандартное и закодированное исполнение
- Мобильные N и L контакты
Дополнительное оборудование
- Фиксирующие скобы
- Подвесные крюки
- Подвесные скобы
- Кабельные трубки
- Монтажная кабельная трубка
- Крышки отходящих точек присоединения
