Основная область применения

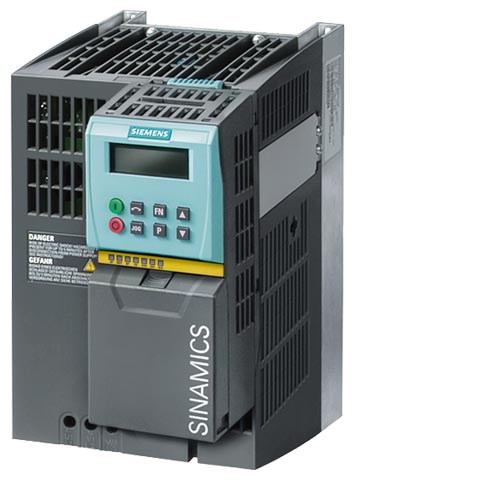

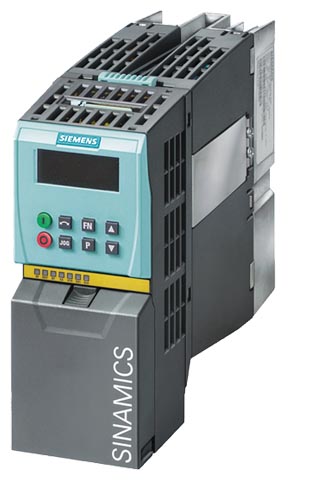

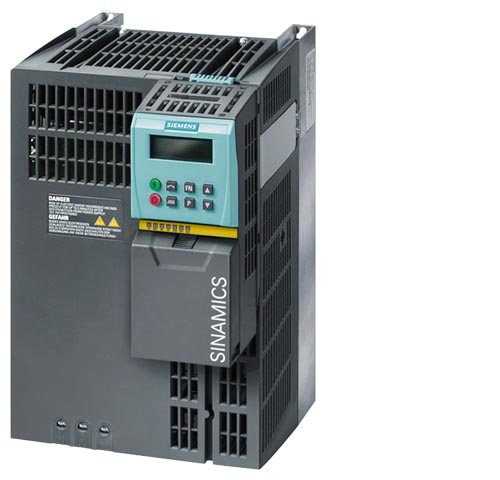

The SINAMICS G120 - частотный преобразователь для приводов низких и средних мощностей со множеством инновационных функций и безопасными технологиями. Он может быть использован для большого круга промышленного применения в приводах с разнообразными скоростями.

Электрические данные

Напряжение питающей сети,
диапазон мощности

3 AC 380 В ... 480 В, ±10 %; 0,37 ... 90 кВт

Типы сетей

IT, TN, TT

Частота сети

47 ... 63 Гц

Выходная частота

0 ... 650 Гц

Законы управления

V/f линейная зависимость (M~n)

V/f квадратичная зависимость (M~n²)

бездатчиковая система векторного управления

Фиксированные частоты

16, программируемые

Цифровые входы

до 9 цифровых входов, в зависимости от Control Unit 24 V DC

Аналоговые входы

до 2 аналоговых входов (0 В до 10 В)

Цифровые выходы

3 цифровых выходы

Интерфейс

RS485/USS PROFIBUS; PROFINET

Функциональность

Функции системы

• быстрый перезапуск

• встроенная функция управления тормозом двигателя

• электронный мотор-потенциометр и установка 3х фиксированных частот

• высококачественный внутренний PID контроллер

• Автоматический запуск после остановки работы, вызванной падением напряжения

• быстрое токоограничение для безаварийной работы

Функции защиты

• тепловая защита двигателя (PTC/KTY, I²t)
• светодиод, информирующий о состоянии преобразователя
• пониженное напряжение
• заземление на землю
• перенапряжение
• системные защитные функции

Соответствие международным стандартам безопасности

STO, SS1, SLS, SBC

Подключаемые двигатели

Асинхронные двигатели

Механические данные

Степень защиты

IP20

Метод охлаждения

Инновационная концепция охлаждения;

Охлаждение посредством наружного вентилятора;

Охлаждение методом конвекции

Международные стандарты

Соответствие стандартам

Соответствие нормам электромагнитной совместимости CE,

сертифицирован по UL по cUL,

c-tick,

Safety Integrated IEC 61508/SIL 2
