Запись и формирование энергетических данных
Используя предопределенные блоки, Вы можете записывать энергетические данные с любых устройств через PROFIBUS. Данные поступают на вход функциональных блоков в виде счетных импульсов, вычисленных значений (абсолютных или дифференциальных) или значений мощности. Вы можете также вводить значения вручную.
Блоки вычисляют средние значения мощности, основываясь на записанных данных, а также значения за определенный период. Дополнительно, они предсказывают значения мощности в конце определенного периода.
Данные, сохраняются в теговых архивах. Дополнительно вычисляются спрогнозированные конечные значения для каждого периода. SIMATIC PCS7 имеет доступ к данным теговых архивов.
Для симуляции различных вычислений, примеры функций (например, тепловые расчеты) могут в любое время быть адаптированы для требований заказчика через открытые интерфейсы.
Записи по потреблению, связанные с партиями продукции
Партия включает все оборудование, которое связано с производственным циклом. Полное потребление энергии может быть точно определено для каждой партии выпущенной продукции, благодаря связанным записям по потреблению для 5 типов энергоносителей с 10 потребителями каждый. Для анализа данных генерируются отчеты по партиям (см. экспорт данных и отчеты).
Интеграция SENTRON PAC3200/PAC4200
SENTRON PAC3200/PAC4200 это многофункциональное измерительное устройство, которое может быть интегрировано в систему сбора информации через DPV1. Выбранные измеренные значения, отображаются, наряду с сообщениями (например, ток, напряжение или частота импульсов слишком высокие), генерируемые из статусной информации.
Интеграция коммутаторов
Автоматы интегрируются через дискретные входы-выходы (DI/DO). При этом, отображается статус (включен, выключен, отсоединен).
После соответствующей авторизации, автоматом можно также управлять через лицевую панель. Переключение происходит в два этапа (шаг первый: отправка команды на переключение, шаг второй: подтверждение команды). Команда на переключение проходит только после соответствующего подтверждения.

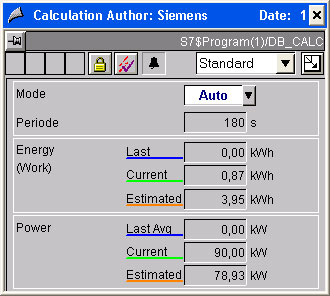

Отображение энергетических данных
Текущие, записанные энергетические данные отображаются в виде средних значений мощности или потребленной энергии, за определенный период времени.
- суммарное значение за предыдущий интервал;
- актуальное значение за текущий интервал;
- экстраполированное значение на конец текущего интервала
Нагрузочные кривые могут быть представлены в табличном виде, на основе архивных данных.

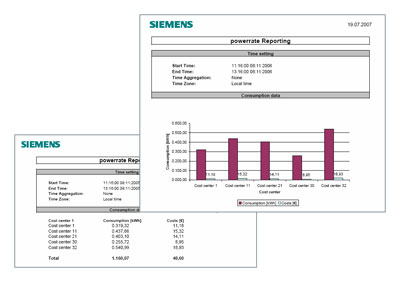

Отчеты и экспорт данных
Вы также можете экспортировать записанные данные из SIMATIC PCS7 operator system в Microsoft Excel. Экспортированные энергетические данные могут быть подвергнуты дальнейшей обработке в соответствии с требованиями заказчика.
Следующие типовые отчеты могут быть сгенерированы через Microsoft Excel в зависимости от выбранных энергетических данных:
- отчет по затратам
- соответствие потребления затратам;
- вычисление стоимости на базе тарифов;
- представление в виде таблиц и диаграмм
- непрерывные кривые
- вычисление частотных или средних значений за определенный период;
- быстрое определение коротких пиков на графике
- отчеты по партиям
- соответствие потребления партиям;
- представление данных отсортированных по партиям или по времени
Генерация отчетов может происходить по времени (день, неделя, месяц) или вручную. Доступ к данным, также как и генерация отчетов возможна на отдельном компьютере, например, отдельно от системы управления.
Дополнительные функции
Для избежания потери данных в случае возникновения коммуникационной ошибки, данные сохраняются во временном циклическом буфере SIMATIC PCS7 automation system.
Для гарантирования синхронизации с общей системой энергоснабжения, возможно вычисление синхроимпульсов.

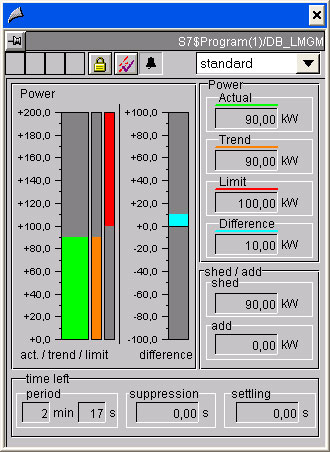

Управление энергопотреблением
Должны соблюдаться оговоренные в контракте границы потребления (обычно, 15-минутные средние значения тока), иначе придется платить по повышенным тарифам или даже оплачивать штрафные санкции. Используя циклический прогностический расчет, функция управления энергопотреблением SIMATIC PCS7 powerrate позволяет заранее предсказать превышение границ энергопотребления и сигнализировать об этом предупреждением или тревогой. В зависимости от конфигурации, нагрузка может быть автоматически отключена в случае приближения или превышения границ энергопотребления. Для того, чтобы избежать излишних переключений, функции управления нагрузками могут быть легко и удобно адаптированы для текущего процесса, используя широкий диапазон параметров непосредственно на лицевой панели.
Нагрузка, распределенная среди различных AS систем, подсоединяется в систему SIMATIC PCS7 powerrate через AS‑AS коммуникационные блоки. Менеджер нагрузок может масштабироваться, в соответствии с их количеством (10, 25, 50, 75 или 100 нагрузок).
Примечание:
Следующие библиотечные блоки бесплатно поставляются вместе с продуктами "SIMATIC PCS7 powerrate V4.0" and "SIMATIC PCS7 powerrate Upgrade V3.0 to V4.0":
- SENTRON 3VL/3WL
- SENTRON PAC3200
Дальнейшая инфомация об этих библиотечных блоках доступна в главе "Energy Management" данного каталога или в отдельных статьях.
