Модули питания PM260 взаимодействуют с блоком управления с использованием PM-IF интерфейса.
Модули питания PM260 поддерживают в качестве стандартных следующие интерфейсы:

* интерфейс PM IF для подключения модуля питания PM260 и модуля управления. Модуль питания PM260 также обеспечивает питание для блока управления с помощью интегрированного блока питания

* Соединение с двигателем выполняется с использованием зажимов с винтами или штифтов

* Задающая схема для реле тормоза или безопасного реле тормоза для управления стопорным тормозом
2 x ЗЗ (защитное заземление) соединений

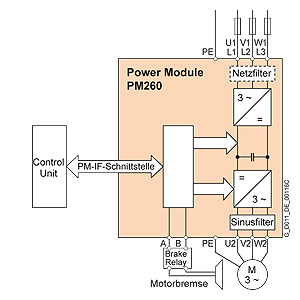

Диаграмма подключения для модуля питания PM260 с или без интегрированного линейного фильтра класса A
