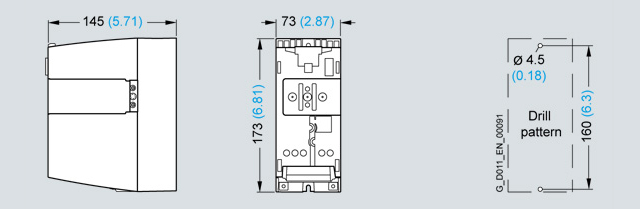

Силовой модуль PM240 размер корпуса FSA
Фиксация 2-мя болтами M4, 2-мя гайками M4, 2-мя шайбами M4
Крутящий момент затяжки: 2.5 Нм (22.1 фунт-сила-дюйм)
Требуемый зазор для вентиляции сверху и снизу: 100 мм (3.94 дюйма)
Требуемый зазор для вентиляции по сторонам: 30 мм (1,18 дюйма)
Если подключен управляющий модуль,глубина крепления возрастает до 65 мм (2.56 дюйма) и общая гдубина до 14 мм (0.55 дюйма).
Все размеры указаны в мм (значения в скобках даны в дюймах).
Силовой модуль PM240 размер корпуса FSB
Фиксация 4-мя болтами M4, 4-мя гайками M4, 4-мя шайбами M4
Крутящий момент затяжки: 2.5 Нм (22.1 фунт-сила-дюйм)
Требуемый зазор для вентиляции сверху и снизу: 100 мм (3,94 дюйма)
Требуемый зазор для вентиляции по сторонам: 40 мм (1,57 дюйма)
Если подключен управляющий модуль, глубина крепления возрастает до 65 мм(2.56 дюйма).
Все размеры указаны в мм (значения в скобках даны в дюймах).

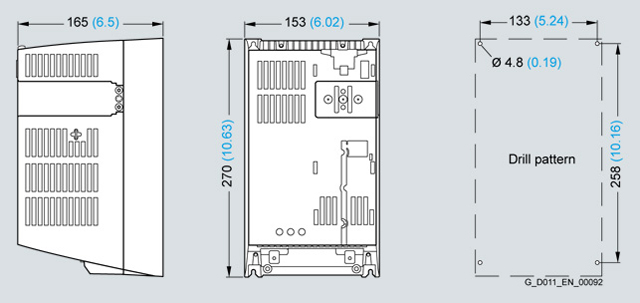

Силовой модуль PM240 размер корпуса FSC
Фиксация 4-мя болтами M5, 4-мя гайками M5, 4-мя шайбами M5
Крутящий момент затяжки: 2.5 Нм (22.1 фунт-сила-дюйм)
Требуемый зазор для вентиляции сверху и снизу: 100 мм (3,94 дюйма)
Требуемый зазор для вентиляции по сторонам: 50 мм (1,97 дюйма)
Если подключен управляющий модуль, глубина крепления возрастает до 65 мм(2.56 дюйма).
Все размеры указаны в мм (значения в скобках даны в дюймах).

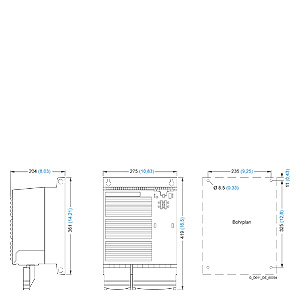

Силовой модуль PM240 размер корпуса FSD без сетевого фильтра
Силовой модуль PM240 размер корпуса FSD со встроенным сетевым фильтром класса A
Фиксация 4-мя болтами M6, 4-мя гайками M6, 4-мя шайбами M6
Крутящий момент затяжки: 6 Нм (53 фунт-сила-дюйм)
Требуемый зазор для вентиляции сверху и снизу: 300 мм (11,81 дюйма)
Требуемый зазор для вентиляции спереди: 28 мм (1,1 дюйма)
Если подключен управляющий модуль, глубина крепления возрастает до 56 мм(2,2 дюйма).
Все размеры указаны в мм (значения в скобках даны в дюймах).
Силовой модуль PM240 размер корпуса FSE без сетевого фильтра
Силовой модуль PM240 размер корпуса FSE со встроенным сетевым фильтром класса A
Фиксация 4-мя болтами M6, 4-мя гайками M6, 4-мя шайбами M6
Крутящий момент затяжки: 6 Нм (53 фунт-сила-дюйм)
Требуемый зазор для вентиляции сверху и снизу: 300 мм (11,81 дюйма)
Требуемый зазор для вентиляции спереди: 28 мм (1,1 дюйма)
Если подключен управляющий модуль, глубина крепления возрастает до 56 мм(2,2 дюйма).
Все размеры указаны в мм (значения в скобках даны в дюймах).
Силовой модуль PM240 размер корпуса FSF без сетевого фильтра
Силовой модуль PM240 размер корпуса FSF со встроенным сетевым фильтром класса A
Фиксация 4-мя болтами M8, 4-мя гайками M8, 4-мя шайбами M8
Крутящий момент затяжки: 13 Нм (115 фунт-сила-дюйм)
Требуемый зазор для вентиляции сверху и снизу: 350 мм (13,78 дюйма)
Требуемый зазор для вентиляции спереди: 28 мм (1,1 дюйма)
Если подключен управляющий модуль, глубина крепления возрастает до 56 мм(2,2 дюйма).
Все размеры указаны в мм (значения в скобках даны в дюймах).
