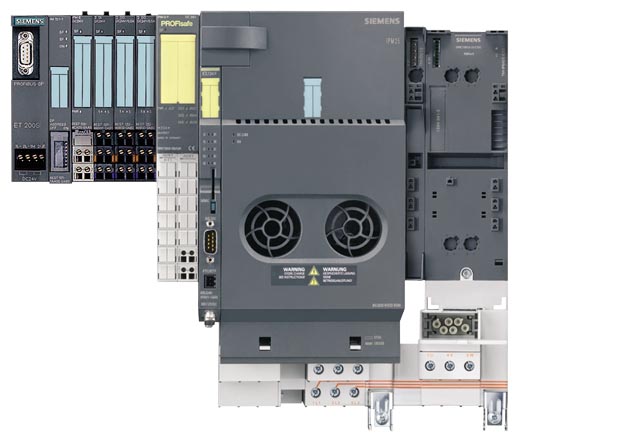

Исполнение станции ET 200S с двумя отказоустойчивыми преобразователями частоты ET 200S FC (справа только терминальные модули)
Преобразователь частоты ET 200S FC состоит из следующих компонентов:
- Модуля управления ICU24F (F = с интегрированной технологией безопасности)
- Силового модуля IPM25
- Терминальных модулей для установки модуля управления и силового модуля
Модуль управления и силовой модуль преобразователя частоты, установленные на терминальном модуле, подключены друг к другу.
Модули PM-D F PROFIsafe или силовые модули PM-D F X1 обеспечивают электропитание для одного или более модулей управления.
Принадлежности
Модули преобразователей частоты ET200FS могут комплектоваться следующими принадлежностями:
- Маркировочные полоски и цветные кодировочные таблички для системы ET 200S могут также быть использованы для преобразователей частоты.
-
Терминальный блок L1/L2/L3
Терминальный блок L1/L2/L2 применяется для формирования трехфазной силовой шины переменного тока. Терминальный блок шириной 15 мм используется для соединения модуля управления со следующим за ним преобразователем частоты. Если присоединен модуль управления электромагнитным тормозом, то необходимо использовать терминальный блок шириной 30 мм, который служит для передачи силовой шины через модуль управления тормозом и модуль управления ICU24 к последующему силовому модулю IPM25. -
Терминальный блок PE/N
Терминальный блок PE/N используется для присоединения к шине PE/N, вызванного, например, использованием модуля управления тормозом, PM-D(F) силового модуля или модуля управления преобразователем частоты. -
Фильтр EMC
EMC фильтр должен быть внешне связан с силовой питающей шиной для обеспечения электромагнитной совместимости (EMC) Класса A (согласно EN 55011). Дополнительно должны использоваться экранированные кабели к электродвигателю. При этом необходимо обеспечить правильность подключения. Терминальный модуль для силового блока преобразователя частоты оборудован для этого встроенным элементом для подключения экрана. -
Экранный зажим
Для подключения экрана (металлической оболочки) кабеля электродвигателя -
Терминал для заземления
Шина заземления 3 x 10 мм для присоединения экранов -
Шина 3 x 10 мм
Для присоединения экранных зажимов и клемм для заземления -
Модуль управления электромагнитным тормозом
xB1 или xB2 для управления внешним электромеханическим тормозом
