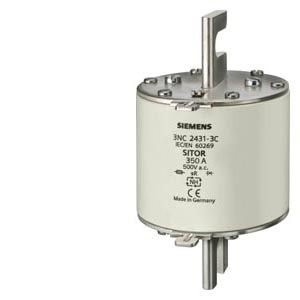

Предохранительные вставки SITOR защищают выпрямители переменного тока от короткого замыкания.
Для защиты используемых в этих устройствах силовых полупроводниковых приборов (диодов, тиристоров,
запираемых (двухоперационных) элементов и т.п.) из-за их незначительной теплоёмкости необходимо применять
быстродействующие предохранители. Для этой цели предназначены предохранительные вставки SITOR
(предохранительные вставки со сверхбыстродействующей характеристикой для защиты полупроводников).
• Внутреннее короткое замыкание:
Вышедший из строя полупроводниковый элемент вызывает короткое замыкание внутри выпрямителя переменного тока
• Внешнее короткое замыкание:
Повреждение в потребителе вызывает короткое замыкание на выходе выпрямителя переменного тока
• Опрокидывание инвертора:
При отказе управляющего блока выпрямителя переменного тока в режиме инвертирования (сбой при переключении)
схема выпрямителя переменного тока создает аналогичную короткому замыканию связь между сетями переменного и
постоянного напряжения.
Предохранители в схеме выпрямителя переменного тока могут применяться по−разному. Различают фазные предохранители в подводящих линиях трёхфазного тока, а также, в некоторых случаях, предохранители постоянного тока и предохранители в
ветвях схемы выпрямителя переменного тока (смотри схемы, расположенные рядом). В схемах с нейтралью
предохранительные вставки могут располагаться только в подводящих линиях трёхфазного тока в качестве фазных
предохранителей.
При использовании предохранительных вставок SITOR класса применения aR осуществляется защита от перегрузки
выпрямителей переменного тока примерно до 3,5−кратного расчетного тока предохранительной вставки обычных
устройств защиты (например, реле перегрузки с термической задержкой) либо регулируемых выпрямителей переменного
тока (исключение: предохранители для всего диапазона).
Предохранительные вставки SITOR серии 3NE1 ...−0 класса применения gS предназначены наряду с защитой
полупроводников также для защиты от перегрузки и короткого замыкания кабелей, проводов и сборных шин. Все другие
предохранители SITOR с двойной функцией имеют характеристику gR. Защита от перегрузки обеспечивается в
том случае, если расчетный ток предохранительной вставки SI− TOR серии 3NE1 ..−0 удовлетворяет неравенству In ≤ Iz (DIN VDE0100 часть 430).
При использовании предохранителей для защиты кабелей, проводов и сборных шин от короткого замыкания необходимо
руководствоваться требованиями DIN VDE 0100 часть 430.
