Конструкция SIMATIC PCS 7 AS RTX
SIMATIC PCS 7 AS RTX Microbox реализована на основе SIMATIC Microbox PC 427B в специальной конфигурации. Следующие компоненты предустановлены на 2-GB CompactFlash карте:
- операционная система Windows XP Embedded
- программное обеспечение контроллера WinAC RTX
- диагностические средства SIMATIC PC DiagMonitor

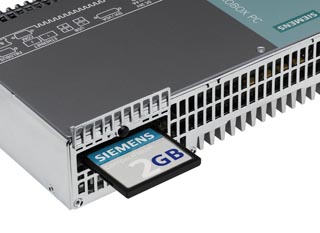

Microbox с CompactFlash картой
SIMATIC PCS 7 AS RTX имеет встроенный электрически изолированный блок питания. Данные процесса могут безопасно сохраняться в буфферизованной 2-MB SRAM памяти.
Параметрируемые функции мониторинга (выполнение программы/сторожевой таймер, температура платы/процессора) равно как и расширенная диагностика/сообщения (напр. счетчик отработанных часов, состояние жесткого диска) регистрируются посредством SIMATIC PC DiagMonitor и станции обслуживающего персонала (PCS 7 asset management). Определенные состояния могут отображаться с помощью LED индикаторов (питание/сторожевой таймер).

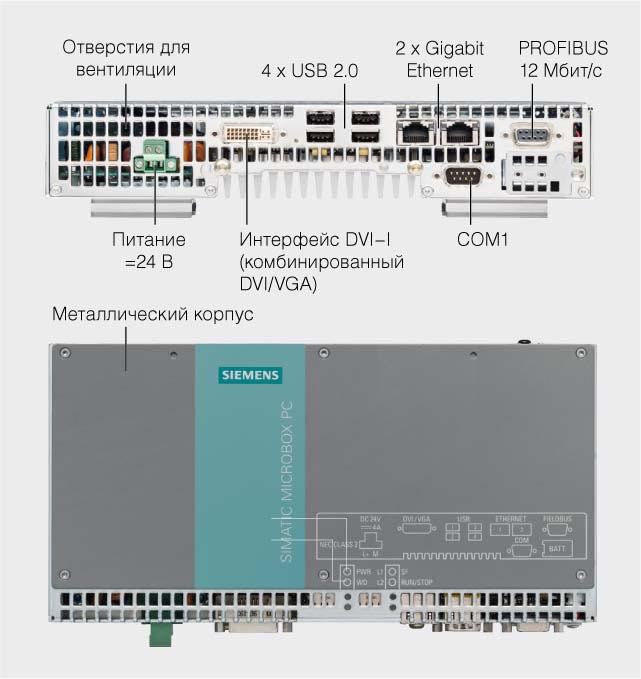

Два интерфейса Ethernet 10/100/1000 Mbit/s (RJ45) интегрированы в SIMATIC PCS 7 AS RTX для обмена данными с SIMATIC PCS 7 подсистемами, такими как станции оператора, станции разработки или сервисные станции.
ET 200M, ET 200ISP и ET 200S I/O удаленные станции могут подключаться к системе посредством интерфейса PROFIBUS DP с широким набором модулей ввода/вывода и интеллектуальных полевых устройств с интерфейсом PROFIBUS PA.
Конфигурирование SIMATIC PCS 7 AS RTX производится на станции разработки проектов систеи управления SIMATIC PCS 7.
Инженерная станция администрирует AS Runtime лицензии SIMATIC PCS 7 AS RTX. В поставку SIMATIC PCS 7 AS RTX уже включена AS Runtime лицензия на 100 PO. Она может быть в дальней шем расширена путем добавления новых лицензий по 100 или 1000 POs. Общее количество объектов получается суммированием объектов всех установленных лицензий.
