Принцип действия.
Выходной сигнал с термопреобразователя (2-х, 3-х, 4-х проводные схемы) или термопары преобразуется в цифровой сигнал с помощью аналого-цифрового преобразователя. Потом вычисляется на микроконтроллере (μC1), затем корректируется с характеристикой сенсора и передается на микроконтроллер (μC2), электрически изолированном. Аналоговый выход вычисляется, статус функции предварительно определен, данные с коммуникациями обработаны. По цифровому/аналоговому преобразователю, измеренное значение преобразуется в выходной токовый сигнал 4 ... 20 мA.
SITRANS TH200 и SITRANS TH300 параметрируются и эксплуатируются с помощью ПК. Сигналы требуют для коммуникации согласно HART протокол прил. 5.9 накладывается токовый сигнал в соответствии с FSK методом. Данные, определенные для передатчика и данных для параметризации, хранятся в двух энергонезависимых памятях (EEPROM).

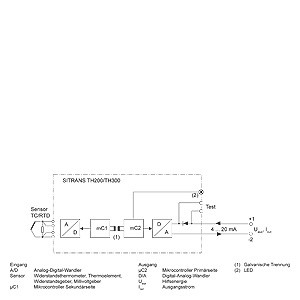

Функциональная схема SITRANS TH200 и SITRANS TH300
