Во время работы PN/PN coupler выполняет непрерывное двунаправленное копирование выходных данных одной сети во входные данные другой сети.
Настройка параметров
Для конфигурирования модуля PN/PN coupler используется STEP 7 или инструментальные средства других производителей, дополненные соответствующим GSD файлом. STEP 7 позволяет устанавливать объем данных ввода и вывода, используемых для обмена данными между сетями.
Конфигурирование диапазонов адресов входов и выходов выполняется с использованием универсальных модулей, установленных в слоты модуля PN/PN coupler по аналогии с реальными модулями, выбираемыми из каталога аппаратуры HW config. Универсальные модули охватывают входы и выходы, через которые производится обмен данными между двумя подсетями PROFINET. Локальный CPU использует слоты ввода для чтения значений, записываемых CPU другой подсети в его слоты вывода.
Пример
В следующем примере показано две сети PROFINET IO, функционирующих независимо друг от друга. В каждой сети соответствующему интерфейсу модуля PN/PN coupler присвоено свое имя.
На следующем рисунке этим интерфейсам присвоены имена "Subnet1" в сети 1 и "Subnet2" в сети 2:

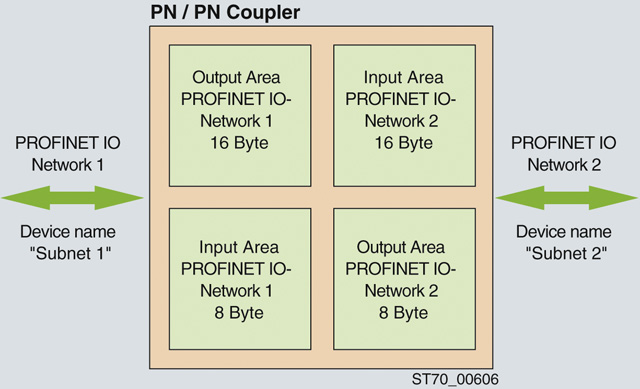

Пример использования модуля PN/PN coupler
