Миграция Honeywell TDC

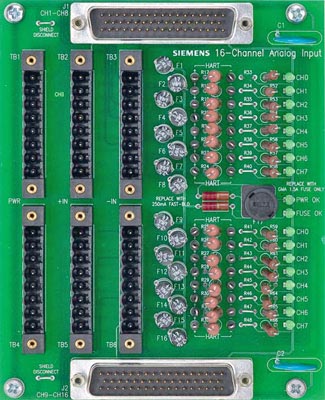

16-канальный модуль FTA аналогового ввода

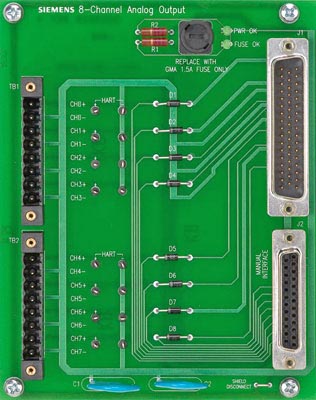

8-канальный модуль FTA аналогового вывода

Таблица отображает замещающие модули Siemens FTA и соответствующие соединительные кабели, необходимые для миграции с системы Honeywell TDC 3000 DCS на систему SIMATIC PCS 7.

Модуль	Honeywell IOP	Honeywell FTA	Siemens FTA	Соединительный кабель	SIMATIC PCS 7 ET 200M модуль I/O
16-channel analog input module	PAIH02 PSTX02	MU-TAIH01 MU-TAIH02 MU-TAIH03	6EQ2 012-1BA10-3BA0	6EQ2 012-2BE30-0BA0	6ES7 331-7NF00-0AB0 (2 modules required)
8-channel analog output module	PAOX02	MU-TAOX01 MU-TAOX02 MU-TAOY22¹⁾ MU-TAOY23¹⁾	6EQ2 012-1BB10-2BA0	6EQ2 012-2BE30-0BA0	6ES7332-5HF00-0AB0
16-channel analog output module	PAOY22	MU-TAOY22¹⁾ MU-TAOY23¹⁾	6EQ2 012-1BB10-2BA0	6EQ2 012-2BE30-0BA0	6ES7332-5HF00-0AB0
32-channel 24 V DC discrete input module	PDIX02	MU-TDID12	6EQ2 012-1BC11-4BA0	6EQ2 012-2BE30-0BA0	6ES7321-1BL00-0AA0
32-channel 120 V AC discrete input module	PDIX02	MU-TDIA12	6EQ2 012-1BC21-4BA0	6EQ2 012-2BE30-0BA0	6ES7321-1BL00-0AA0
16-channel 24 V DC discrete output module	PDOX02 PDOY22	MU-TDOD11²⁾ MU-TDOD12²⁾ MU-TDOD13²⁾ MU-TDOD14²⁾	6EQ2 012-1BD11-3BA0	6EQ2 012-2BD30-0BA0	6ES7332-1BH01-0AA0
16-channel 120 V AC discrete output module	PDOX02	MU-TDOA11 MU-TDOA12 MU-TDOA13	6EQ2 012-1BD21-3BA0³⁾	6EQ2 012-2BD30-0BA0	6ES7332-1BH01-0AA0
16-channel 120 V AC relay output module	PDOX02 PDOY22	MU-TDOR12 MU-TDOY23	6EQ2 012-1BD32-3BA0³⁾	6EQ2 012-2BD30-0BA0	6ES7332-1BH01-0AA0

¹⁾только нерезервированный

²⁾ номинал предохранителя 5 A

³⁾ Только 120 V AC
