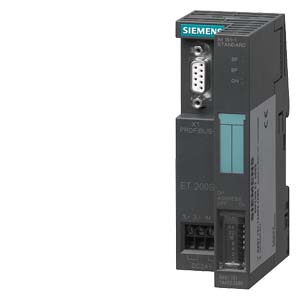

- Интерфейсные модули для подключения станции ET 200S к сети PROFIBUS DP.
- Поддержка обмена данными с ведущим устройством PROFIBUS DP.
- 6 вариантов исполнений:
- IM151-1 BASIC (RS485)
- IM151-1 COMPACT 32DI =24В (RS485)
- IM151-1 COMPACT 16DI =24В / 16DO =24В/0.5A (RS485)
- IM151-1 STANDARD (RS485)
- IM151-1 STANDARD (FO)
- IM151-1 HIGH FEATURE (RS485)
|
SIPLUS IM 151-1 Standard |
|
|---|---|
|
Заказной номер |
6AG1 151-1AA04-2AB0 |
|
Заказной номер базового модуля |
6ES7 151-1AA04-0AB0 |
|
Диапазон рабочих температур |
-25 ... +60 °C; допускается появление конденсата |
|
Окружающая среда |
С содержанием примесей серы и хлора |
|
Технические данные |
Соответствуют техническим данным базового модуля |
|
SIPLUS IM 151-1 High Feature |
|
|---|---|
|
Заказной номер |
6AG1 151-1BA01-2AB0 |
|
Заказной номер базового модуля |
6ES7 151-1BA01-0AB0 |
|
Диапазон рабочих температур |
-25 ... +60 °C; допускается появление конденсата |
|
Окружающая среда |
С содержанием примесей серы и хлора |
|
Технические данные |
Соответствуют техническим данным базового модуля |
Основные отличия модулей IM151-1:
|
IM151-1 |
IM151-1 COMPACT |
IM151-1 STANDARD |
IM151-1 FO STANDARD |
IM151-1 |
|
|---|---|---|---|---|---|
|
Заказной номер 6ES7 151- |
1CA00-0AB0 |
1CA00-1BL00 |
1AA04-0AB0 |
1AB02-0AB0 |
1BA01-0AB0 |
|
Встроенные входы/выходы |
- |
32 DI |
- |
- |
- |
|
Количество модулей ввода/ вывода |
12 |
12 |
63 |
63 |
63 |
|
Максимальная длина станции |
2 м |
2 м |
2 м |
1 м |
2 м |
|
Максимальный объем параметров настройки |
198 байт |
218 байт |
244 байт |
244 байт |
244 байт |
|
Максимальное адресное пространство для входов и выходов |
По 88 байт |
По 100 байт |
По 244 байт |
По 128 байт |
По 244 байт |
|
Объем диагностических данных |
6 ... 43 байт |
6 ... 44 байт |
6 ... 122 байт |
6 ... 64 байт |
6 ... 128 байт |
|
Протокол |
DP V0 |
DP V0 |
DP V0 и DP V1 |
DP V0 |
DP V0 и DP V1 |
|
Подключение к сети |
RS485 |
RS485 |
RS485 |
Оптический кабель |
RS485 |
|
Обновление операционной системы |
Нет |
Нет |
Есть |
Нет |
Есть |
|
Опциональная обработка данных |
Нет |
Нет |
Есть |
Есть |
Есть |
|
Тактовая синхронизация |
Нет |
Нет |
Нет |
Нет |
Есть |
|
Максимальное адресное пространство на модуль |
8 байт |
8 байт |
32 байт |
8 байт |
32 байт |
|
Идентификационные данные |
Нет |
Нет |
Нет |
Нет |
Есть |
|
Использование PROFIsafe модулей |
Нет |
Нет |
Нет |
Нет |
Есть |
|
Непосредственный обмен данными между ведомыми устройствами |
Нет |
Нет |
Нет |
Нет |
Есть |
