Связь между PROFIsafe и AS-интерфейсом
DP/AS-i F-Link это PROFIBUS DP-V1 ведомое устройство (согласно EN 50170) и ведущее устройство AS-интерфейса (основанное на AS-интерфейсе спецификации V3.0 согласно EN 50296). Это обеспечивает доступ к AS-интерфейсу через PROFIBUS DP. DP/AS-i F-Link это тоже ведущий (master) AS-интерфейса, с входными данными несущими информацию о защите, который может быть соединен с ведомыми AS - интерфейса через PROFIsafe протокол с ведущим PROFIBUS DP. Передача двоичных или аналоговых данных возможно в ависимости от типа ведомого устройства. Все ведомые устройства соответствуют спецификации V3.0 AS-интерфейса и могут быть использованы как ведомые AS-интерфейса.
Ведущие PROFIBUS DP в соответствии с DP-V0 или DP-V1 могут обмениваться данными с низкоуровневыми ведомыми устройствами AS-интерфейса в циклическом режиме. Ведущие интерфейса PROFIBUS DP в нециклическом режиме, согласно DP-V1 доступны при вызове определынных комманд AS-интерфейса. Вдобавок к цифровым входным выходным данным, аналоговые данные также могут быть сохранены непосредственно в периферии S7-300/S7-416 F-CPU.
В режиме конфигурации DP/AS-i F-Link считывает конфигурационные данные периферийных устройств AS-интерфейса. Адреса ведомых устройств могут быть установлены при помощи дисплея и управляющих клавиш, а сами ведомые устойства могут быть обучены кодовым последовательностям.
В течении работы, четыре индикаторных светодиода и дисплей обеспечивают детальной диагностической информацией, при помощи которой можно локализовать и выявить неисправность, если требуется. Используя пользовательскую программу для ПЛК возможно выводить диагностические данные и делать их доступными для высокоуровневых систем контроля и управления (т.е. WinCC).
Сетевая интеграция
DP/AS-i F-Link может быть использована в различных конфигурациях:

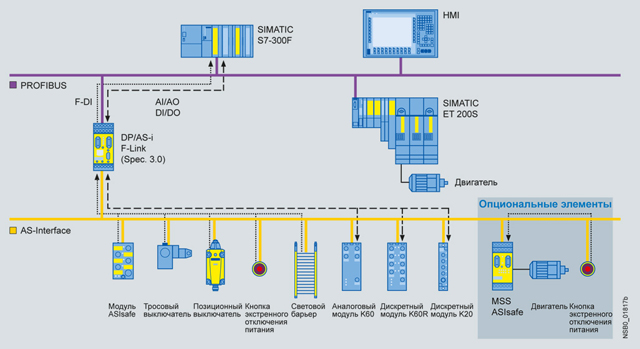

Конфигурация 1: интеграция PROFIBUS сети под SIMATIC F ПЛК

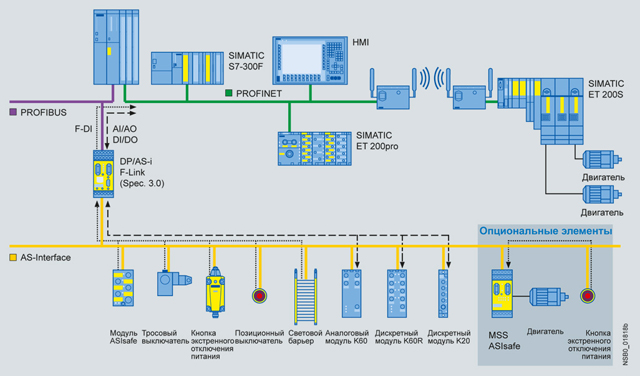

Конфигурация 2: Интеграция в PROFINET сети под SIMATIC F ПЛК (SIMATIC S7-315 F PN/DP, S7-317 F PN/DP или S7-416F-3 PN/DP)

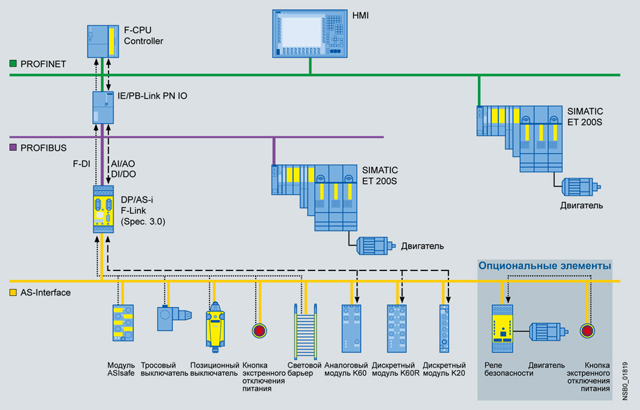

Конфигурация 3: альтернативная интеграция в PROFINET сети под SIMATIC F ПЛК через IE/PB Link
Другие возможности сетевой интеграции:
- Интеграция в SINUMERIK Power Line и Solution Line (вскоре будет доступно)
- Интеграция в системы безопасности других производителей используя PROFIBUS
