Следующая картинка и соответствующий обзор дает представление об основных возможностях для подключения CS 275 к ES/OS системам и требуемых компонентах в каждом случае.
N‑PCI интерфейсный модуль, работающий как CS 275 интерфейс, уже встроен в SIMATIC PCS 7/TM‑OS сервер для ES/OS системы. Если используются другие базовые блоки для ES/OS вместо этого сервера, следует отдельно заказать и установить N-PCI.
Интерфейсный модуль N‑PCI устанавливается в PCI шину с уровнем напряжения 3.3 V и 5 V. Он может использоваться с
- PCS 7/TM‑OS V3.1 SP1 и позже и
- PROGRAF AS+/NT V4.03 и позже.
N‑PCIмодуль требует N‑PCI драйвер V1.4 и позже, который входит в поставку PCS 7/TM‑OS с V3.1 SP1 и позже.

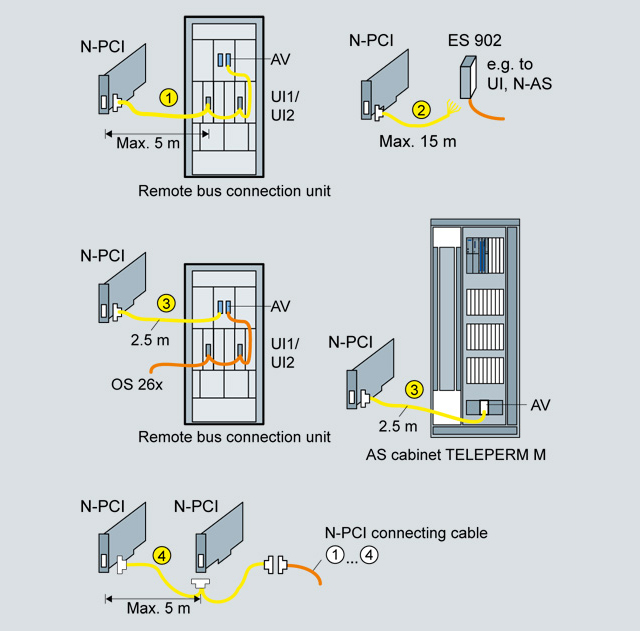

Основные возможности подключения ES/OS к CS 275 заводской шине
Обзор соединительных кабелей ES/OS к шине CS 275
|
Тип коннектора (см. графику) |
Число коннекторов |
Диапазон применения |
Заранее собраннывй, длина |
Заказной No. |
|---|---|---|---|---|
|
1 |
4 |
Для подключения N‑PCI интерфейсного модуля к модулю подключения удаленной шины (UI1, UI2 and AV) |
Sub‑D socket ← 0.3 m → ES 902 ← 0.3 m → ES 902 ← 0.3 m → ES 902 |
6DS8 210-8MB |
|
Sub‑D socket ← 3 m → ES 902 ← 0.3 m → ES 902 ← 0.3 m → ES 902 |
6DS8 210-8MC |
|||
|
Sub‑D socket ← 5 m → ES 902 ← 0.3 m → ES 902 ← 0.3 m → ES 902 |
6DS8 210-8SC |
|||
|
2 |
1 |
Для подключения N‑PCI к локальной шине; подключение к существующему ES 902 коннектору, напр. к UI или N‑AS |
Sub‑D socket ← 0.5 m → cable end free |
6DS8 211-8SB |
|
Sub‑D socket ← 5 m → cable end free |
6DS8 211-8SC |
|||
|
Sub‑D socket ← 10 m → cable end free |
6DS8 211-8AD |
|||
|
Sub‑D socket ← 15 m → cable end free |
6DS8 211-8ED |
|||
|
3 |
2 |
Для подключения N‑PCI к локальной шине; подключение к разветвителю (AV) в устройстве подключения удаленной шины или TELEPERM M AS шкафа |
Sub‑D socket ← 2.5 m → ES 902 |
6DS8 208-8KC |
|
4 |
3 |
Для расширения соединительного кабеля 1, 2, 3 или 4 для подключения более 2-х ES/OS систем к локальной шине |
Sub‑D socket← 0.3 m → Sub‑D socket ← 0.3 m → Sub‑D plug |
6DS8 212-8MB |
|
Sub‑D socket← 1,5 m → Sub‑D socket ← 0.3 m → Sub‑D plug |
6DS8 212-8EC |
|||
|
Sub‑D socket← 3 m → Sub‑D socket ← 0.3 m → Sub‑D plug |
6DS8 212-8MC |
|||
|
Sub‑D socket← 5 m → Sub‑D socket ← 0.3 m → Sub‑D plug |
6DS8 212-8SC |
