- Беспроводная карта (совместимая с IEEE 802.11b/g и IEEE 802.11a/h), постоянно находящаяся в приборе.
- Две антенны ANT975-4MR кругового излучения, зафиксированных на корпусе винтами (R-SMA – входят в комплект поставки). Вместо этих антенн могут использоваться любые другие из спектра продукции SCALANCE W700.
- Прочный металлический корпус, устойчивый к ударным и вибрационным нагрузкам.
- Отсутствие подвижных частей, работа с естественным охлаждением, настенный монтаж.
- Высокая стойкость к воздействию влаги и пыли. Корпус со степенью защиты IP65.
- Диапазон рабочих температур от -20 до +60ºC.
- Устойчивость к воздействию конденсата.
- Соединитель М12 для подключения резервного источника питания напряжением =18 … 57 В.
- Возможность использования внешнего блока питания PS971-1PRO с входным напряжением ~100 … 240 В.
- Конструкция и дизайн, позволяющие использовать компоненты SCALANCE W700 на полевом уровне вместе с программируемыми контроллерами SIMATIC S7.
- Встроенные светодиоды сигнализации ошибок и оперативных состояний.
- Настенный монтаж или установка на профильную шину S7-300. При установке в шкафы управления необходимо использовать внешние антенны.
Гибридный кабель и соединитель
- Один кабель для обмена данными через Ethernet и подключения цепи питания:
- Подключение цепи питания =24 В и обмен данными через гибридный IE кабель 2х2 + 4х0.34 и модульную розетку IE FC RJ45 с вставкой Power.
- Питание через Ethernet в соответствии с требованиями стандарта IEEE 802.3af. Использование вибростойкого гибридного соединителя со степенью защиты IP67 (включен в комплект поставки каждого модуля).
- Гибридный соединитель со степенью защиты IP67.

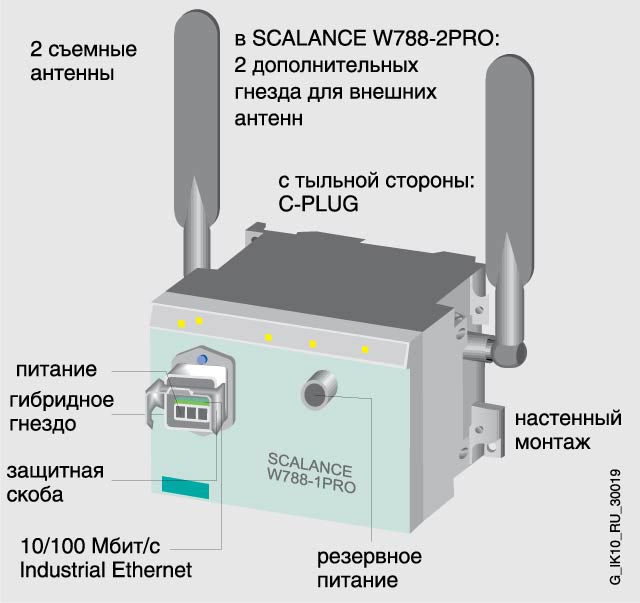

Конструкция интерфейса точек доступа серии SCALANCE W-780
Возможные варианты питания точек доступа и модулей клиентов серии SCALANCE W
