Сигнальные модули

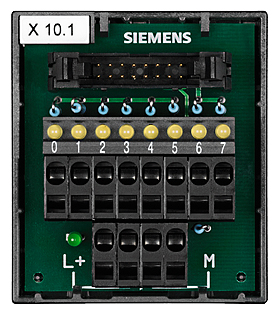

Ниже приведен обзор назначения клемм блоков подключения:

Вид блока подключения спереди	Назначение клемм
	Светодиоды для оптической сигнализации Верхний ряд Клеммы 0 - 7 Входы/выходы от x.0 до x.7 Нижний ряд 2 клеммы L+ и 2 клеммы для потенциала M

Вид блока подключения спереди

Назначение клемм

Светодиоды для оптической сигнализации

Верхний ряд
Клеммы 0 - 7 Входы/выходы от x.0 до x.7

Нижний ряд
2 клеммы L+ и 2 клеммы для потенциала M

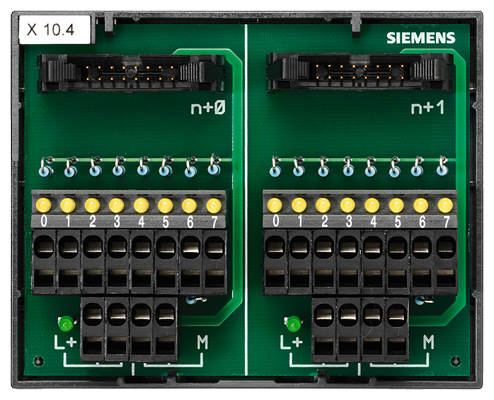

Вид блока подключения спереди	Назначение клемм
	Светодиоды для оптической сигнализации Верхний ряд по 2 клеммы 0 - 7: Входы/выходы от x.0 до x.7 Нижний ряд 2 x 2 клеммы L+ и 2 x 2 клеммы для потенциала M

Вид блока подключения спереди

Назначение клемм

Светодиоды для оптической сигнализации

Верхний ряд
по 2 клеммы 0 - 7: Входы/выходы от x.0 до x.7

Нижний ряд
2 x 2 клеммы L+ и 2 x 2 клеммы для потенциала M

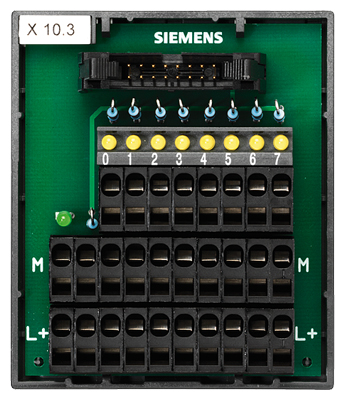

Вид блока подключения спереди	Назначение клемм
	Светодиоды для оптической сигнализации Верхний ряд Клеммы 0 - 7: Входы/выходы от x.0 до x.7 Средний ряд Все клеммы: потенциал M Нижний ряд Все клеммы: потенциал L+

Вид блока подключения спереди

Назначение клемм

Светодиоды для оптической сигнализации

Верхний ряд
Клеммы 0 - 7: Входы/выходы от x.0 до x.7

Средний ряд
Все клеммы: потенциал M

Нижний ряд
Все клеммы: потенциал L+

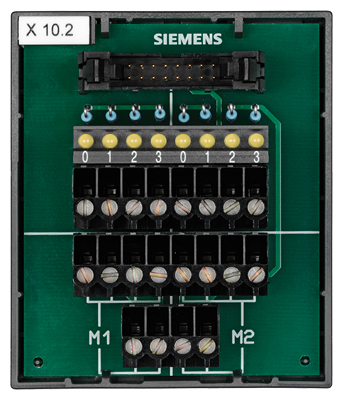

Вид блока подключения спереди	Назначение клемм слева	Назначение клемм справа
	Светодиоды для оптической сигнализации Верхний ряд Клеммы 0 - 3 Выходы от x.0 до x.3 Средний ряд Клеммы 0 - 3: Потенциал M1 для x.0 - x.3 Нижний ряд 2 клеммы Подключение для M1	Светодиоды для оптической сигнализации Верхний ряд Клеммы 0 - 3: Выходы от x.4 до x.7 Средний ряд Клеммы 0 - 3: Потенциал M2 для x.4 - x.7 Нижний ряд 2 клеммы Подключение для M2

Вид блока подключения спереди

Назначение клемм слева

Назначение клемм справа

Светодиоды для оптической сигнализации

Верхний ряд
Клеммы 0 - 3 Выходы от x.0 до x.3

Средний ряд
Клеммы 0 - 3: Потенциал M1 для x.0 - x.3

Нижний ряд
2 клеммы
Подключение для M1

Светодиоды для оптической сигнализации

Верхний ряд
Клеммы 0 - 3: Выходы от x.4 до x.7

Средний ряд
Клеммы 0 - 3: Потенциал M2 для x.4 - x.7

Нижний ряд
2 клеммы
Подключение для M2
