Подготовка плоских кабелей в круглой оболочке к сборке
Плоский кабель в круглой оболочке сначала обрезается пользователем до нужной длины перед сборкой.
Плоский кабель в круглой оболочке 1 x 16 выводов
При подключении к верхней розетке фронтального соединителя оболочка кабеля должна быть удалена примерно на 315 мм, при подключении ко второй розетке сверху – примерно на 270 мм, при подключении ко второй розетке снизу – примерно на 160 мм, и при подключении к нижней розетке – примерно на 140 мм.
Для подключения к клеммному блоку от оболочки кабеля должно быть удалено примерно 40 мм.
Плоский кабель в круглой оболочке 2 x 16 выводов
При подключении к двум верхним розеткам фронтального соединителя оболочка кабеля должна быть удалена примерно на 270 мм, а затем внешний плоский кабель укорачивается примерно на 265 мм, а внутренний плоский кабель – на 230 мм. Для двух нижних розеток фронтального соединителя оболочка кабеля должна быть удалена примерно на 120 мм, а затем внешний плоский кабель укорачивается примерно на 115 мм, а внутренний плоский кабель – на 85 мм.
Для подключения к клеммному блоку от оболочки кабеля должно быть удалено примерно 100 мм.
Подключение плоского кабеля в круглой оболочке к 16-контактному разъему

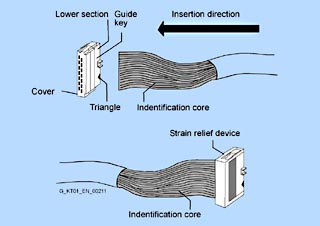

Плоский кабель вставляется в 16-контактный разъем. На разъеме имеется направляющий элемент. Контакт 1 отмечен треугольником со стороны направляющего элемента.
Плоский кабель должен быть вставлен таким образом, чтобы помеченная жила на плоском кабеле заканчивалась над треугольником разъема.
Вы должны быть абсолютно уверены в правильности положения помеченной жилы, как на фронтальном соединителе (см. рисунок сверху справа), так и на клеммном блоке (см. рисунок снизу справа). Разъем предназначен для монтажа с прорезанием изоляции и теперь может быть легко запрессован.
Теперь закрепите компенсатор натяжения. Для этого снова наложите плоский кабель в круглой оболочке на штекер.
Теперь поставляемый компенсатор натяжения может быть надвинут на кабель и закреплен на штекере.
Сборка плоского кабеля в круглой оболочке с 16-контактным штекером для подключения фронтального соединителя для SIMATIC S7-400
Подключение плоского кабеля в круглой оболочке к 16-контактному штекеру
|
Фронтальный соединитель |
Блок подключения |
|||||
|---|---|---|---|---|---|---|
|
|
Вид на розетку в монтажном положении |
Верхняя розетка |
Вторая розетка сверху |
Вторая розетка снизу |
Нижняя розетка |
Розетка |
|
|
|
Снятие оболочки кабеля |
Снятие оболочки кабеля |
Снятие оболочки кабеля |
Снятие оболочки кабеля |
Снятие оболочки кабеля |
|
Плоский кабель в круглой оболочке 1 x 16 жил |
||||||
|
Фронтальный соединитель 48-полюсный |
по 8 входов/ выходов |
около 315 мм |
около 270 мм |
около 160 мм |
около 140 мм |
|
|
Блок подключения |
|
|
|
|
|
около 40 мм |
|
Плоский кабель в круглой оболочке 2 x 16 жил |
||||||
|
Фронтальный соединитель 48-полюсный |
2 x 8 входов/ выходов |
около 270 мм |
|
около 120 мм |
|
|
|
|
|
Затем укорачивание внешнего плоского кабеля до примерно 265 мм |
Затем укорачивание внешнего плоского кабеля до примерно 230 мм |
Затем укорачивание внешнего плоского кабеля до примерно 115 мм |
Затем укорачи-вание внешнего плоского кабеля до примерно 85 мм |
|
|
Блок подключения |
|
|
|
|
|
около 100 мм |
