- Построение электрических и оптических сетей Industrial Ethernet с линейной, звездообразной и кольцевой топологией.
- Поддержка функций автокроссировки для электрического TP порта.
- Простое построение и расширение сети;
отсутствие ограничений на каскадное включение коммутаторов и конверторов SCALANCE X-100.
Сетевые топологии и конфигурации
В типовом варианте конверторы SCALANCE X-100 размещаются в одном шкафу управления с подключаемым сетевым узлом. Они могут включаться в линейные, звездообразные и кольцевые сетевые структуры.
При построении сетей необходимо учитывать следующие граничные условия:
- Длина TP кабеля между двумя соседними конверторами SCALANCE X:
- Не более 100 м с использованием продукции Industrial Ethernet FastConnect.
- Длина оптических кабелей:
- До 3000 м с использованием мультимодового оптического кабеля Industrial Ethernet.
- До 26000 м с использованием одномодового оптического кабеля Industrial Ethernet.

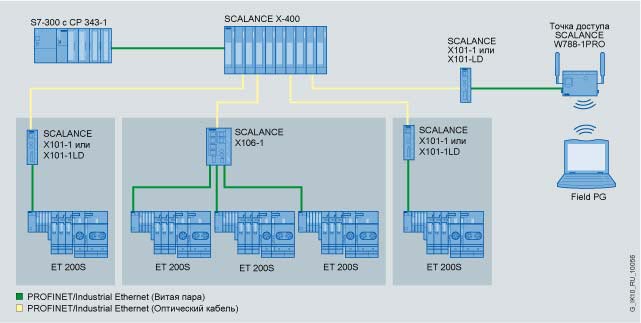

Звездообразная топология сети с конверторами SCALANCE X101-1/X101-1LD и удаленных точек доступа SCALANCE W

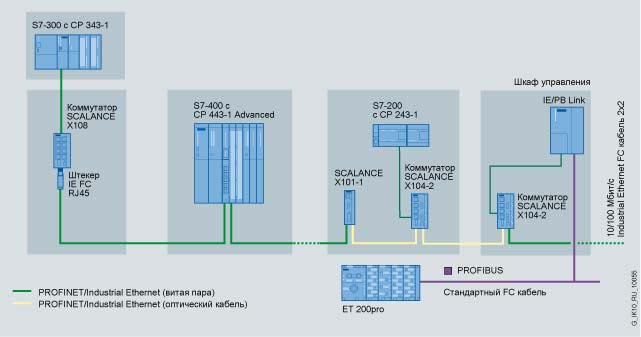

Линейная топология сети с конвертором SCALANCE X101-1, электрическими и оптическими каналами связи

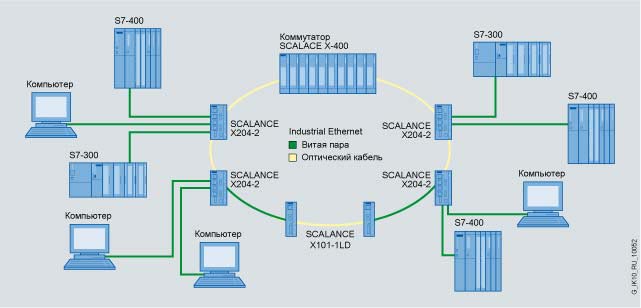

Электрическое кольцо с оптической вставкой, выполненной через конверторы SCALANCE X101-1 или SCALANCE X101-1LD
Оптическое кольцо с конверторами SCALANCE X101-1LD

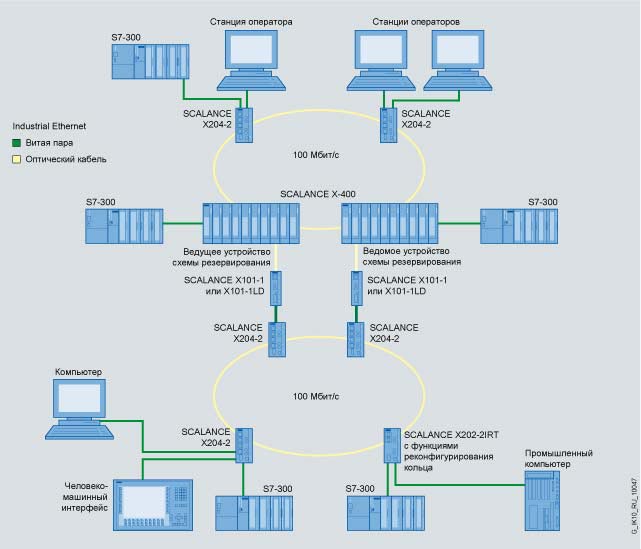

Резервированное соединение двух колец с использованием конвертора SCALANCE X101-1 или SCALANCE X101-1LD
Диагностика
Диагностические светодиоды контроля:
- Наличия питания.
- Состояния порта.
- Передачи данных.
Каждый конвертор серии SCALANCE X-100 оснащен встроенным сигнальным контактом. Два конвертора одинакового типа могут включаться по каскадной схеме.
