Первичная задача SIWAREX MS заключается в измерении напряжения датчика и преобразовании результатов в значение веса. Для расчета веса используется 3 опорных точки. При необходимости сигнал можно пропустить через цифровой фильтр.
Наряду с функцией определения веса, SIWAREX MS контролирует два свободно параметрируемых предельных значения (мин./макс. на выбор) и сообщает о превышении установленного предельного значения ЦП SIMATIC.
Настройка SIWAREX MS осуществляется еще на заводе. За счет этого становится возможной как теоретическая юстировка весов без эталонных грузов, так и замена модулей без необходимости повторной настройки весов.
Единая универсальная связь между всеми компонентами системы обеспечивает быструю, надежную и экономичную интеграция в технологические системы и последующую диагностику.
В SIWAREX MS имеются два последовательных интерфейса. Интерфейс TTY предназначен для подключения дистанционных индикаторов. На дистанционный индикатор выводится значение веса и информация о состоянии.
К интерфейсу RS 232 можно подключить ПК для настройки SIWAREX MS. Альтернативно данный интерфейс может использоваться и для последовательного подключения (по протоколу SIWAREX) к хост-компьютеру (например, ПК).
SIWAREX MS интегрируется в программную среду системы с помощью STEP 7-Micro/WIN 32. В отличии от последовательно подключаемой весоизмерительной электроники у SIWAREX MS отсутствуют дорогостоящие дополнительные модули для соединения с SIMATIC.
На основе SIWAREX MS в SIMATIC S7-200 можно строить свободно программируемые модульные весоизмерительные системы, состоящие из одних или нескольких весов, которые можно модифицировать в соответствии с внутрипроизводственными требованиями.

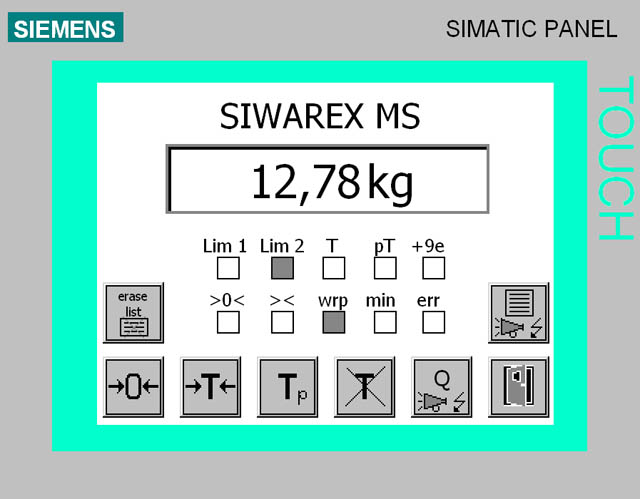

Вид весов в программе SIWAREX MS "Getting Started" (Начало работы)
Для облегчения процесса освоения интеграции модуля в программу STEP 7, а также в качестве базы для программирования приложений, в дополнение к пакету проектировщика имеется готовая бесплатная программа SIWAREX MS "Getting started" (Начало работы). С ее помощью в системе SIMATIC можно элементарно организовать весы SIWAREX МS в комбинации с сенсорной панелью SIMATIC (TP/OP/MP) в качестве прибора управления. Она также используется в MicroAutomation Set 6.
С помощью ПО для настройки весов SIWATOOL MS весоизмерительные модули SIWAREX можно настраивать, используя ОС Windows. Знание системы SIMATIC не требуются. Все доступные параметры для модулей задаются в окнах программы, сохраняются и протоколируются через принтер для системной документации. В онлайновом режиме быстрый поиск неисправностей достигается благодаря разносторонним возможностям диагностики с помощью SIWATOOL MS.
Весоизмерительный модуль SIWAREX MS можно также использовать на взрывоопасных участках (зона 2). Эксплуатация в зоне 1 возможна при наличии опционального взрывозащищенного интерфейса. Сам модуль SIWAREX MS при этом устанавливается вне этого участка. При этом следует соблюдать условия допусков.
