ET 200pro

Все модули станции монтируются на специальную профиль­ную шину и фиксируются в рабочих положениях винтами, встроенными в каждый модуль. В типовом варианте станция включает в свой состав интерфейсный модуль и до 16 модулей ввода-вывода и силовых модулей. Модули ввода-вывода рас­полагаются в произвольном порядке. Длина станции не должна превышать 1 м. За последним модулем ввода-вывода устанавливается терминальное устройство внутренней шины станции. Это устройство входит в комплект поставки интер­фейсного модуля.

Участки внутренней шины станции встроены в каждый мо­дуль. Эта шина формируется по мере установки модулей на профильную шину. Дополнительных соединений между моду­лями не требуется.

Для подключения внешних цепей могут использоваться разде­ланные кабели заводского изготовления.

С помощью модулей PM-E внутренняя шина питания станции может быть разбита на селективные группы или независимые секции питания. Первая секция питания образуется интер­фейсным модулем.

Варианты подключения к PROFIBUS DP

Подключение к PROFIBUS DP выполняется через интерфейс­ный модуль IM 154-1 DP или IM 154-2 DP HF, укомплекто­ванный соответствующим соединительным модулем. В зави­симости от типа используемого соединительного модуля под­ключение к сети и блоку питания может выполняться сле­дующими способами:

  • В соединительном модуле CM IM DP – через контакты с винтовыми зажимами. Ток нагрузки цепи питания станции может достигать 16 А, подключение цепи питания выпол­няется кабелем с сечением жил до 2.5 мм2
  • В соединительном модуле CM IM DP ECOFAST– через интерфейс ECOFAST (Energyand Communication FieldIn­stallation System) с помощью гибридного кабеля с медными жилами, через который обеспечивается подключение питания и выполняется сетевой обмен данными.
  • В соединительном модуле CM IM DP M12, 7/8” – через два круглых соединителя M12 и два круглых соединителя 7/8” .

Адрес станции в сети PROFIBUS задается с помощью DIP-пе­реключателей, вмонтированных в соединительный модуль. В этот же модуль вмонтирован отключаемый терминальный ре­зистор.

Модули ввода-вывода

Модули ввода-вывода дискретных и аналоговых сигналов конструктивно состоят из 3 частей:

  • Шинный соединитель, через который производится подключение к внутренней шине станции
  • Собственно электронный модуль
  • Соединитель электронного модуля, через который производится подключение внешних цепей

Шинный соединитель входит в комплект поставки каждого электронного модуля. Соединитель электронного модуля заказывается отдельно:

  • Соединитель CMIO 4xM12 с 4 гнездами М12 для подключения внешних цепей. Может устанавливаться на 4-канальные аналоговые, а также на 4- и 8-канальные дискретные электронные модули.
  • Соединитель CMIO 8xM12 с 8 гнездами М12 для подключения внешних цепей. Может устанавливаться на 8-канальные дискретные электронные модули.
Модули контроля питания

Модули контроля питания РМ-Е применяются для формиро­вания отдельных потенциальных групп питания электронных модулей станции, а также обеспечения селективности отклю­чения этих потенциальных групп. Внешний блок питания под­ключается к модулю РМ-Е через съемный соединительный модуль СМ РМ. Соединительные модули СМ РМ имеют три модификации и используют те же технологии подключения, что и в соединительных модулях CM IM.

Все интерфейсные модули станции оснащены встроенным мо­дулем РМ-Е, что позволяет выполнять мониторинг цепей пи­тания подключаемых электронных модулей. Если в составе станции достаточно иметь одну потенциальную группу, то до­полнительные модули РМ-Е не нужны.

Профильные шины

Модули станции ET 200pro могут устанавливаться на профильные шины двух типов:

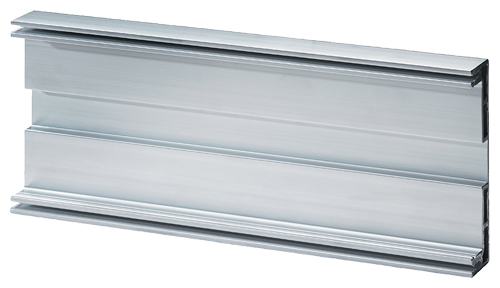

  • Узкая профильная шина
    Узкая профильная шина оснащена двумя выступающими фланцами, обеспечивающими необходимые монтажные зазоры между модулями, установленными на двух соседних профильных шинах.

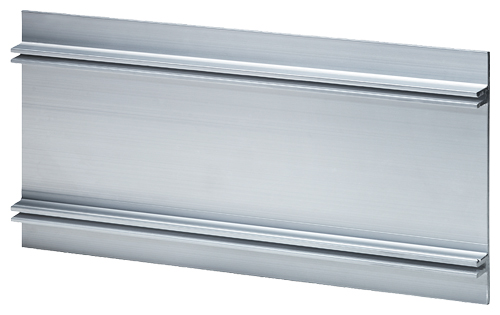

  • Компактная профильная шина
    Компактная профильная шина не имеет выступающих фланцев и требует для своей установки меньшей площади по сравнению с узкой профильной шиной.
