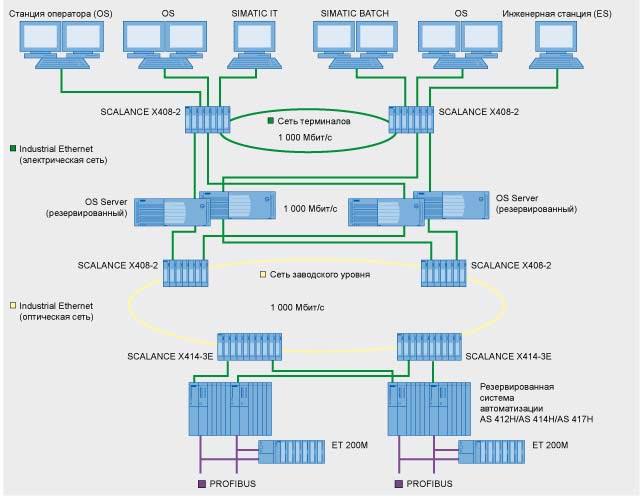

Использование SCALANCE X414-3E коммутаторов в SIMATIC PCS 7
SCALANCE X414-3E
- Степень защиты IP20, входы для подключения двух блоков питания =24 В, установка в шкафы управления.
- Монтаж на профильную шину S7-300 или на профильную шину DIN
- Поддержка10/100/1,000 Mbit/s технологии передачи по различным физическим средам (8‑жильный электрический, витая пара или оптика)
- 2 встроенных электрических порта Ethernet 10/ 100/ 1000 Мбит/с для соединения коммутаторов между собой с помощью 8-жильной витой пары. 12 встроенных электрических портов Fast Ethernet (10/ 100 Мбит/с) для подключения сетевых станций с помощью витых пар. С помощью модуля расширения, устанавливаемого справа от коммутатора, может быть получено 8 дополнительных портов Fast Ethernet..
- Электрические порты Ethernet 10/ 100/ 1000 Мбит/с могут оснащаться конверторами и подключаться к кольцевой оптической сети. В зависимости от типа используемых конверторов для передачи данных могут использоваться мультимодовые (1000BaseSX порты, длина кабеля до 750 м) или одномодовые (длина до 10 км) оптические кабели. При необходимости оптическими конверторами может оснащаться до 8 портов Fast Ethernet
- В оптические кольца на основе одно- или мультимодовых оптических кабелей со скоростью передачи 100 Мбит/с кроме SCALANCE X414-3E могут включаться коммутаторы типов SCALANCE X204-2, а также модули серии OSM.
- Горячая замена оптических конверторов и модуля расширения.
- Поддержка функций быстрого реконфигурирования сети (не более 0.3 с) при обрыве кольца. Это также относится и к большим сетям, как для Gigabit Ethernet (SCALANCE X-400 коммутаторы в кольце) так и для Fast Ethernet (SCALANCE X-400 коммутаторы в кольце совместнос SCALANCE X-200 или OSM/ESM).
- Максимальное расстояние между двумя соседними модулями при использовании мультимодового оптического кабеля:
- до 3000 м через порты 100BaseFX (100 Мбит/с);
- до 750 м через порты 1000BaseSX (1000 Мбит/с)
- Максимальное расстояние между двумя соседними модулями при использовании витых пар):
- до 100 м через 10/ 100/ 1000 Мбит/с порты
- Нумерация слотов и этикетки для маркировки портов коммутатора.
SCALANCE X208 and X204-2 (for SIMATIC PCS 7, available soon)
Для получения рентабельных сетевых решений на основе Fast Ethernet в SIMATIC PCS7 могут применяться коммутаторы SCALANCE X208 и X204-2, способные работать в электрических или оптических кольцевых структурах со скоростью передачи данных 100 Мбит/с. A SCALANCE X414‑3E или ESM (electrical) / OSM (optical) коммутаторы требуются для реализации функций менеджера резервного кольца. Менеджер способен обнаруживать отказы и выполнять реконфигурирование сетевой
структуры за время, не превышающее 0.3 с.
SCALANCE X208 и X204-2 характеризуются следующими показателями:
- Прочный металлический корпус формата модулей S7-300 со степенью защиты IP30. Установка в шкафы управления
- Резервированное питание от двух блоков питания =24 В
- Монтаж на профильную шину S7-300, на стандартную профильную шину DIN или настенный монтаж
- Расстояние между двумя соседними приборами при использовании электрических каналов связи с подключением через TP порты 10/100BaseTX:
- до 100 м при использовании IE TP FC кабеля и штекеров IE FC RJ45;
- до 10 м при использовании TP корда
- Длина сегмента при использовании стеклянного оптического кабеля с BFOC штекерами (соответствуют ST гнездам):
- до 3 км
SCALANCE X208
- Диапазон рабочих температур от -20 до +70°C
- Построение электрических сетей Industrial Ethernet с магистральной, звездообразной или кольцевой топологией со скоростью передачи данных 10/ 100 Мбит/с
- 8 электрических портов (10/ 100 Мбит/с, гнезда RJ45) с поддержкой функций автокроссировки. Для подключения сегментов сети и терминальных устройств.
SCALANCE X204‑2
- Построение оптических сетей Industrial Ethernet с магистральной или кольцевой топологией и скоростью передачи данных 100 Мбит/с.
- 2 оптических порта 100BaseFX с BFOC интерфейсом (ST гнезда) и 4 электрических порта (10/ 100 Мбит/с, гнезда RJ45) с поддержкой функций автокроссировки. Для подключения сегментов сети и терминальных устройств
