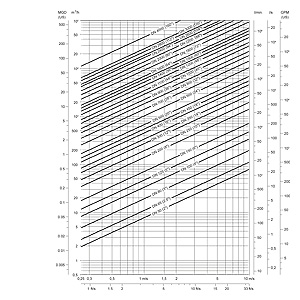

Номинальные диаметр и проток

Руководства по выбору измерительного датчика

Мин. диапазон измерения: 0 … 0.25 м/сек

Mакс. диапазон измерения: 0 … 10 м/сек

Измерительный датчик обычно выбирается таким образом, чтобы ном. скорость потока лежала в диапазоне измерения 1 … 5 м/сек.

v = (4 x Qmax ) / (π x DiІ x 3600 )

v в м/сек, Qmax в m3/час, Di в м



Впуск и выпуск

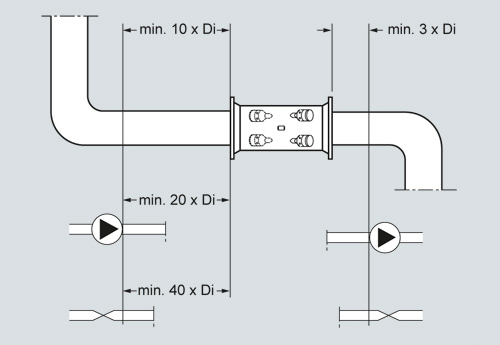

Рекомендуемые прямые участки

Для достижения наилучшей производительности впуски и выпуски должны быть прямыми. Необходимо соблюдать определенное расстояние между расходомером и изгибами, насосами и вентилями. Кроме этого расходомер должен располагать по центру относительно трубного фланца и уплотнений.

Вентили всегда должны устанавливаться за расходомером. Это не относится только к установке измерительного датчика в вертикальную трубу. В этом случае для установки нулевой точки необходимо предусмотреть вентиль под измерительным датчиком. При этом выбрать такой вентиль, который в полностью открытом состоянии не вызывает изменения потока.

Рекомендуемый впуск/выпуск
	SONO 3300/3100 SONOKIT 2-тракта	SONO 3330/3000 CT SONOCAL 3000 2-тракта	SONOKIT 1-тракт SONOCELL 1-тракт
Колено 90°	10 x Di	10 x Di	20 x Di
Полностью открытый вертиль	10 x Di	10 x Di	20 x Di
Частично открытый вентиль	40 x Di	40 x Di	40 x Di
2 x 90° в одной плоскости	15 x Di	10 x Di*)	25 x Di
2 x 90° в двух плоскостях	20 x Di	20 x Di	40 x Di
Выпуск	3 x Di	3 x Di	3 x Di
*) более короткий впуск из-за более высоких требований к допустимой точности в PTB класс C и согласно допускам по OIML R 75 класс 4

При наличии более одного колена просьба проконсультироваться на Siemens.

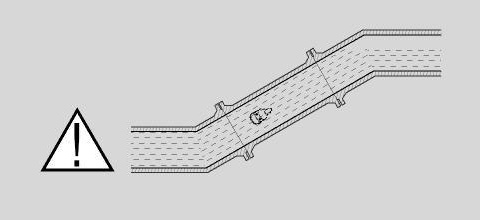

Монтаж в полностью заполненную трубу

• монтаж в высшей точке системы трубопроводов
• монтаж в вертикальных трубах со свободным выпуском

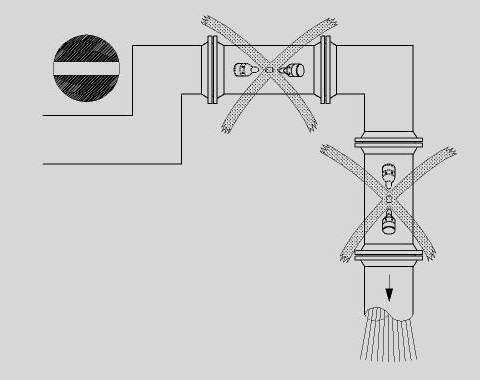

Не монтировать в высшей точке трубопроводной системы или в вертикальной трубе со свободным выпуском

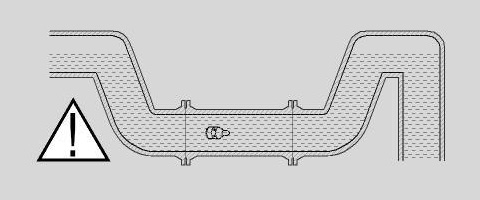

Монтаж в отвод в случае частично заполненной трубы

Монтаж электроакустического преобразователя в горизпнтальном положении

Для реализации макс. точности необходима совместная калибровка измерительного датчика и измерительного преобразователя.

SONO 3000 состоит из электронного прибора и отдельной SENSORPROM. Данные калибровки расходомера сохранены в SENSORPROM и во внутренней EPROM. SENSORPROM содержит всю необходимую для быстрого запуска информацию.

Системеная точность относится к следующим системам:

SONO 3300/3000 SONO 3300/3000CT SONO 3100/3000.

Эталонные условия
Жидкость	Вода
Температура жидкости	22 ± 5 °C
Окружающая температура	22 ± 5 °C
Напряжение питания	AC 115/230 V +10 … -15%
	DC 24 V +25 … -15%,
	AC 24 V ±15%
Длина прямого выпуска	20 x Di
Усианавливаемый диапазон измерения	0 … 1 м/сек to 0 … 10 м/сек
Повторяемость	лучше чем 0.25% в диапазоне 0.5 … 10 м/сек
Линейность
для числа Рейнольдса 1000 < Re < 5000	лучше чем 1%
число Рейнольдса > 5000	лучше чем 0.4%

Дополнительные воздействия при отклонениях от эталонных условий:

• выход тока: как частотный выход (± 0,1 % от фактического расхода +0,05 % от конечного значения)
• влияние внешней температуры: частотный/импульсный выход: < 0,005 % SPAN/K
• выход тока: < ±0,0075 % SPAN/K
• влияние питания: 0,005 % от измеренного значения при 1 % изменения
