Измерительный датчик	MAG 5100 W, DN 50 ... DN 300 с фланцами по EN 1092-1 (DIN 2501) калибровка для MAG 8000
Диапазон давления	DN 50 (2”)... DN 150 (6”) = 16 бар (232 psi) DN 200 (8”)... DN 300 (12”) = 10 or 16 бар (145 or 232 psi)
Температура вещества	0 ... 90 °C (32 ... 194 °F)
Электроды	> 20 μs/cм
Измерительный преобразователь
Функции	См. „Описание функций“
Монтаж	Интегрирован в измерительный датчик (компактный)
Индикация и клавиша	восьмизначная индикация для сообщений, индекс и символы для индикаций состояния клавиша для переключения индикаций на дисплее
Измерительная функция	Определение опорожнения трубы
частота возбуждения	1/15 Гц для всех размеров
подавление зон нечувствительности	0 ... 9.9% от макс. Q_max
фильтрация измеренного значения [S]	0 ... 1000 (постоянная времени) умноженная на интервал измерения = (I/частота возбуждения)
Единица расхода	Стандарт: Расход в m³ и количество расхода в m³/h
Ввод кабеля	2 x M20 (поставляется один)
Цифровой выход	2 пассивных выхода Open-Drain-MOS с гальваническим разделением макс. нагрузка ± 35 V, 50 мА, защита от короткого замыкания
выход A	Возможность программирования на импульсный объем (вперед/назад–вперед/нетто–назад/нетто) и ширину импульса 10/50/100/500 мсек, а также макс. частоту импульсов в 50 Гц
выход B	Возможность программирования на импульсный объем (как выход A), тревогу и вызов

Коммуникация	Встроенный инфракрасный интерфейс, IrDA с протоколом Modbus RTU
Питание	Внутреннее питание от батарей 3.6 V / 33 Ah Внешнее питание от батарей 3.6 V / 66 Ah
Счетчик
Точность	Макс. погрешность ± 0,5% в диапазоне расхода 0,5 ... 10 мсек (1.5 ... 300 ft/s). Повторяемость ±0,1% от актуального расхода v ≥0,5 м / (1.5 ft/s))
Температура
окружающая температура	-20 ... +60 °C (-4 ... +140 °F)
температура хранения	-40 ... +70 °C (-40 ... +158 °F)
Корпус	Класс защиты IP68/NEMA 6P без смонтированного кабельного штуцера. При установленном кабельном штуцере для соблюдения IP68/NEMA 6P необходим погружной кожух Syl-gard ®, иначе класс защиты IP67/NEMA 4
Счетное устройство	ПО PC Flow Tool, установка параметров и данных контроля, коммуникация через интерфейс IrDA
Допуски	Допуск для питьевой воды через WRc ( зависимости от NSF)
Соответствие	• DGRL: 97/23/EC • EMV: EN 61000-6-3 и EN 61000-6-2 + DIN EN 61326-1 • EN 14454, OIML R49, ISO 4064

MAG 8000 погрешность водяного расходомера

Для постоянного точного измерения расхода необходима калибровка водяного расходомера. Калибровка осуществляется на устройствах SIE-MENS, аккредитованных для калибровки расхода согласно UKAS и DANAK по ISO 17025 (EN 45001 EA) и которые могут отслеживаться на предмет NIST. В сопроводительной документации каждого измерительного датчика имеется сертификат калибровки. Данные калибровки сохранены блоке счетчика.

Эталонные условия (ISO 9104 и DIN EN 29104)
Температура вещества	20 °C ± 5 K (68 °F ± 9 °F)
Окружающая температура	20 °C ± 5 K (68 °F ± 9 °F)
Время нагрева	30 минут
Установка в участок трубы
впускной участок	10 x DN (DN ≤ 1200 (48”))
выпускной участок	5 x DN (DN ≤ 1200 (48”))
Свойства протока	Полностью сформированный профиль протока

Условия монтажа

См. "Системная информация по магнитно-индуктивному расходомеру MAGFLO".

Выходная конфигурация

Выход A и B как импульсный объем: при конфигурировании выход A/B на объем на импульс выход подает импульс , как только
предустановленный объем прошел выбранное направление, вычисление по расходу вперед/назад или нетто-вперёд/нетто-назад. Объем на импульс может свободно масштабироваться от 0,0001 до 10.000 счетных единиц на импульс. PR = частота
повторения импульсов и PF = частота импульсов

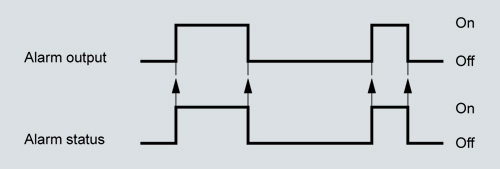

Выход B сконфигурирован как выход " тревоги ". Тревога зависит от внутреннего состояния тревоги.

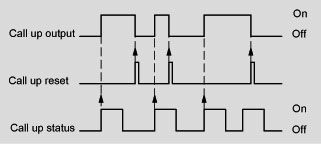

Выход B сконфигурирован как выход "вызова". Выход "вызова" активен до его ручного сброса . Функция вызова активируется при
выгрузке тревоги .

MAG 8000 имеет выход импульса-нетто, который позволяет осуществлять вычисления и для реверсивного расхода . Это
относится к установкам, при которых датчик соединен с системой только с одним входом. Пример показывает, что выход импульса-нетто индицирует вычисления всего расходомера для реверсивного расхода. Это же относится и к вычислениям прямого и обратного расхода.

Расход	Нетто-суммирующий счетчик в индикации счетчика (реверсивно)	Вперед Однонаправленный режим Объём [м³]		Нетто вперед Реверсивный режим Объём [м³]
Объём [м³]	Внутреннее вычисление	Мощность подачи	Внетреннее вычисление	Мощность подачи
	0	0	0	0	0
	10	10	10	0	10
	-2	0	0	-12	0
	18	20	20	-12+20=	8
Общее учтённое количество [м³] вперёд/назад	18F		30F		18F

Питание от аккумулятора, длительность и вычисление

Длительность работы от аккумулятора зависит от подключенного аккумулятора и условий эксплу тации расходомера. Каждые 4 часа специальное устройство управления энергией вычисляет фактический расход энергии и оставшуюся рабочую мощность .

Вычисление учитывает измерение расхода, диалог расходомера (коммуникация и индикация ) и импульсный выход. Измерениетакже учитывает и температуру, для компенсации ее влияния на мощность аккумулятора.

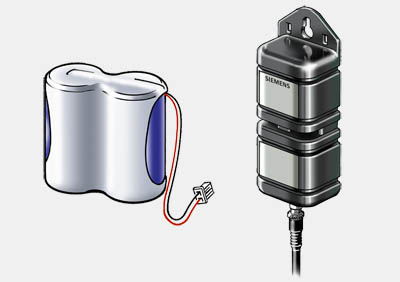

Ном. мощность внутреннего аккумулятора в 33 Ah обеспечивает типичный срок службы в 6 лет при использовании для учета. При внешнем аккумуляторе с ном. мощностью в 66 Ah время работы ограничено сроком службы аккумуляторов, который обычно
составляет 10 лет . Условия конфигурирования и эксплу тации см. таблицу ниже.

Высокие и низкие температуры влияют на емкость аккумулятора и тем самым напрямую воздействуют на общий срок службы.
Управление аккумуляторами MAG 8000 включает в себя эти влияния. Гарантированный срок службы основывается на мощности батареи в 80% и и сроке службы/температурном профиле в 5% при 0 °C, 80% при 15 °C и 15% при 50 °C.

Влияние других значений температуры показано на рисунке. Изменение температуры с 15 до 55 °C уменьшает емкость на 17%.
(в таблице с 15 Ah до 12,5 Ah).

Сценарий – использование для учета
Выход A	импульс – 10 Гц
Выход B	тревога или вызов
Диалог расходомера	1 час в месяц
Частота возбуждения	1/15 Гц
Спец. для страны частота сети	50 Гц
Внутренний аккумулятор	77.0 месяцев (6.48 лет)
Внешний аккумулятор	120.0 месяцев (10 лет)
