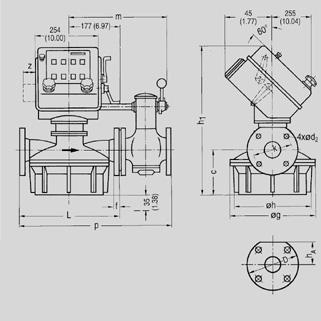

Дозатор DN 25 (1") и DN 50 (2"), с установочным механизмом кол-ва; размеры в мм (дюймах)
|
Дозатор DN 25 (1") и DN 50 (2"), с установочным механизмом кол-ва типа 30;без доп. модулей, размеры в мм (дюймах) |
||||||||
|---|---|---|---|---|---|---|---|---|
|
DN 25 (1") для PN 10 (MWP 145 psi) |
||||||||
|
c |
g |
h |
hA |
h1 |
L |
m |
p |
z |
|
90 (3.54) |
155 (6.10) |
140 (5.51) |
48 (1.89) |
440 (17.32) |
210 (8.27) |
241 (9.49) |
345 (13.58) |
54 (2.1) для электрического выключателя |
|
DN 50 (2") для PN 6 и PN 10 (MWP 87 psi и 145 psi) |
||||||||
|
c |
g |
h |
hA |
h1 |
L |
m |
p |
z |
|
147 (5.79) |
275 (10.83) |
250 (9.84) |
75 (2.96) |
492 (19.37) |
325 (12.80) |
318 (12.52) |
500 (19.68) |
54 (2.1) для электрического выключателя |
|
Размеры фланцев см. ниже |
||||||||
|
Дозатор DN 25 (1") и DN 50 (2"), с доп. модулями; размеры в мм (дюймах) |
|||||
|---|---|---|---|---|---|
|
Аксессуары |
Тип 21 |
Тип 22 |
Тип 23 |
Тип 24 |
Тип 25 |
|
|
|
|
|
|
|
|
установочный механизм кол-ва |
Тип 30 |
||||
|
Размер a для дозатора с 1 теплоизоляционной вставкой |
|||||
|
DN 25 (1") |
599 (23.58) |
522 (20.55) |
681 (26.81) |
522 (20.55) |
681 (26.81) |
|
DN 50 |
651 (25.63) |
574 (22.60) |
733 (28.86) |
574 (22.60) |
733 (28.86) |
|
Размер a для дозатора с 2 теплоизоляционными вставками |
|||||
|
DN 25 (1") |
758 (29.84) |
- |
840 (33.07) |
- |
840 (33.07) |
|
DN 50 |
810 (31.89) |
- |
892 (35.12) |
- |
892 (35.12) |
