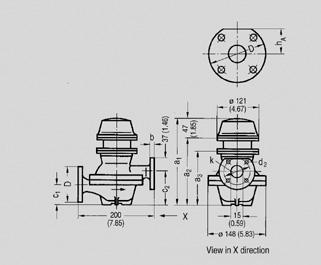

Кольцевой счетчик DN 15 с простым стрелочным механизмом типа 01, без нагревательного устройства, размеры в мм (дюймах)
Кольцевой счетчик DN 15 с простым стрелочным механизмом типа 01, с нагревательным устройством, размеры в мм (дюймах)
|
Кольцевой счетчик DN 15 для PN 25 с простым стрелочным механизмом типа 01, (PN 25 (MWP 363 psi), размеры в мм |
|||
|---|---|---|---|
|
Размеры |
Нагрев. уст-во |
||
|
с |
без |
||
|
PN 25 (MWP 363 psi) |
PN 25 (MWP 363 psi) |
PN 40 (MWP 580 psi) |
|
|
мм (дюйм) |
мм (дюйм) |
mm (дюйм) |
|
|
a1 |
224 (8.82) |
247 (9.72) |
249 (9.80) |
|
a2 |
177 (6.97) |
200 (7.87) |
202 (7.95) |
|
a3 |
140 (5.51) |
163 (6.42) |
165 (6.50) |
|
c1 |
50 (1.97) |
66 (2.60) |
68 (2.68) |
|
c2 |
83.5 (3.29) |
106 (4.17) |
108 (4.25) |
|
g |
- |
100 (3.94) |
92 (3.62) |
|
h |
- |
G¾ |
G3/8 |
|
l |
- |
22 (0.87) |
26 (1.02) |

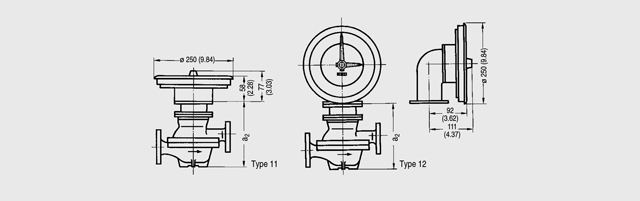

Кольцевой счетчик DN 15 (Ѕ“) с двойным стрелочным механизмом, размеры в in мм (дюймах)
Габаритные чертежи
|
Заказной номер |
Материал |
Ступень давления PN [bar] PN [bar] |

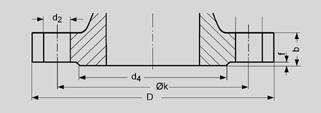

Размеры для фланцев с ровной поверхностью уплотнения |
Доп. размеры для фланцев с уплотнительной планкой |
|||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
Ø D |
Ø k |
Кол-во отверстий |
Ø d2 |
b |
Ø d4 |
f |
|
Размеры для фланцев с отверстиями по ENDN 15, размеры в мм |
|||||||||
|
E/D/S |
25 |
95 |
65 |
4 |
14 |
16 |
45 |
2 |
|
E/D |
40 |
|||||||
|
Размеры для фланцев с отверстиями по ASME, диаметр ½", размеры в дюймах |
|||||||||
|
E/D/S |
300 ... 600 |
3¾ |
25/8 |
4 |
5/8 |
16 |
13/8 |
1/16 |
|
E/D |
||||||||

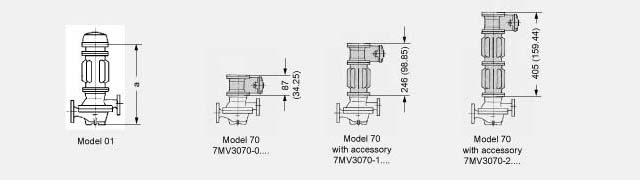

Кольцевой счетчик DN 15 с доп. модулями
Кольцевой счетчик DN 15 (½") с доп. модулями
|
Конструкция |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
|---|---|---|---|---|---|---|---|
|
|
Размер a для кольцевого счетчика с 1 теплоизоляционной вставкой, размеры в мм |
||||||
|
без нагревательного уст-ва |
|
||||||
|
336 (13:23) |
259 (10.20) |
418 (16:46) |
259 (10.20) |
418 (16.46) |
341 (13.43) |
500 (19.68) |
|
с нагревательным уст-вом |
|
||||||
|
359 (14.13) |
282 (11.10) |
441 (17.36) |
282 (11.10) |
441 (17.36) |
364 (14.33) |
523 (20.59) |
|
361 (14.21) |
284 (11.18) |
443 (17.44) |
284 (11.18) |
443 (17.44) |
366 (14.41) |
525 (20.67) |
|
|
Размер a для кольцевого счетчика с 2 теплоизоляционными вставками, размеры в мм |
||||||
|
без нагревательного уст-ва |
|
||||||
|
495 (19.49) |
- |
577 (22.72) |
- |
577 (22.72) |
- |
569 (25.94) |
|
с нагревательным уст-вом |
|
||||||
|
518 (20.39) |
- |
600 (23.62) |
- |
600 (23.62) |
- |
682 (26.85) |
|
520 (20.47) |
- |
602 (23.70) |
- |
602 (23.70) |
- |
684 (26.93) |
