Пример 2: взвешивание емкостей
Центр тяжести S висящей емкости находится ниже уровня измерительных ячеек.
Она опирается на 3 лапки, в порожнем состоянии (собственный вес) весит 1,2 т, максимальная вместимость 1,8 т. Диаметр емкости 1 м. В процессе взвешивания отдельных компонентов возникает химическая реакция, в результате чего емкость и ее содержимое разогревается с 18 °C до 55°C.
Выбор весоизмерительных ячеек и монтажных компонентов
Предложено использовать 3 весоизмерительных ячейки SIWAREX R серии RN с номинальной нагрузкой 2 т (нагрузка определена тем же, способом, который описан во введении). Выбрана серия ячеек RN из-за их небольшой высоты.

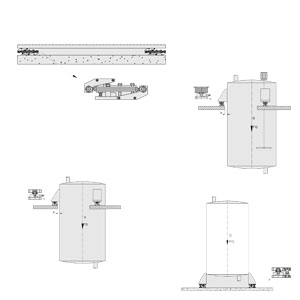

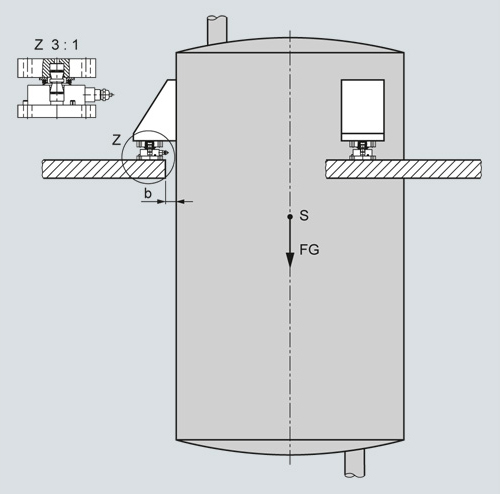

Взвешивание емкостей с помощью весоизмерительных ячеек серии RN и качающейся опоры
В качестве монтажных компонентов используются самоцентрирующиеся качающиеся опоры, т.к. речь идет о висящей емкости, которая не может подниматься с опоры.
По причине повышения температуры на 37 K диаметр емкости увеличивается на 0,4 мм.
Качающаяся опора рассчитана на максимальное отклонение в ±4 мм и, таким образом, в состоянии компенсировать тепловое расширение емкости.
Ограничение качания не требуется, т.к. между емкостью и платформой имеется небольшой зазор шириной b = 3 мм. В этом случае платформа выполняет функции ограничителя качания.
Если в конкретной ситуации ширина зазора больше, необходимо проверить, не требуется ли применение комбинированных монтажных блоков (вместо качающейся опоры) или внешних ограничителей качания (см. пример проектирования 4).
Конфигурация для взвешивания емкостей (базовая)
|
Поз. |
Описание |
№ для заказа |
Критерий выбора |
Кол-во в примере |
|---|---|---|---|---|
|
1 |
SIWAREX R серия RN, номинальная нагрузка 2 т, C3, без EEx |
7MH5101-4GD00 |
высококачественная кольцеторсионная весоизмерительная ячейка небольшой высоты, идеальная для взвешивания емкостей |
3 |
|
2 |
нижняя часть качающейся опоры для ячеек серии RN 2 т из нержавеющей стали |
7MH4132-4AG11 |
позволяет компенсировать тепловое расширение без передачи паразитной реакции на весоизмерительную ячейку |
3 |
|
3 |
верхняя часть качающейся опоры для ячеек серии RN 2 т из нержавеющей стали |
7MH4132-4KK11 |
3 |
|
|
4 |
Кабель заземления |
7MH3701-1AA1 |
для отвода нежелательных токов |
3 |
