Модули защиты от перенапряжений LTOP

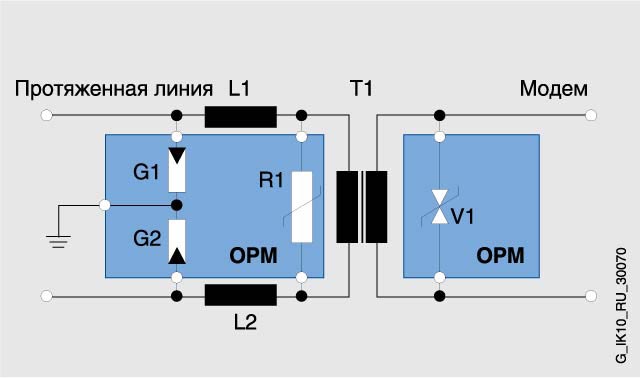

Модули LTOP поддерживают комбинированную концепцию защиты оборудования от перенапряжений и включают в свой состав:

  • Разрядники G1 и G2, заполненные инертным газом и обеспечивающие первичное срезание волны перенапряжения.
  • Индуктивности L1 и L2, ограничивающие скорость нарастания тока.
  • Метало-оксидный варистор R1, обеспечивающий вторичное срезание волны перенапряжения.
  • Трансформатор Т1, обеспечивающий гальваническое разделение между цепями выделенной линии и цепями модема.
  • Двуханодный стабилитрон V1, ограничивающий уровень вторичного напряжения.

Модули LTOPвыпускаются в двух модификациях:

  • LTOP 1;
    с одним разделительным трансформатором, предназначенный для установки в начале и в конце 2-проводной выделенной линии связи.
  • LTOP 2;
    с двумя разделительными трансформаторами, предназначенный для установки в начале и в конце 4-проводной выделенной линии связи. Кроме того, модуль может использоваться в качестве проходного устройства для 2-проводных выделенных каналов связи. Для построения проходных устройств 4-проводных выделенных каналов связи необходимо использовать два модуля LTOP 2.

Модули LTOP оснащены контактами под винт и гнездом RJ12 Western. Подключение модулей LTOP к модемам MD2 и MD3 (при работе на выделенную линию) выполняется соединительным кабелем (RJ12-RJ12), входящим в комплект поставки указанных модемов.
