Телефонный модем

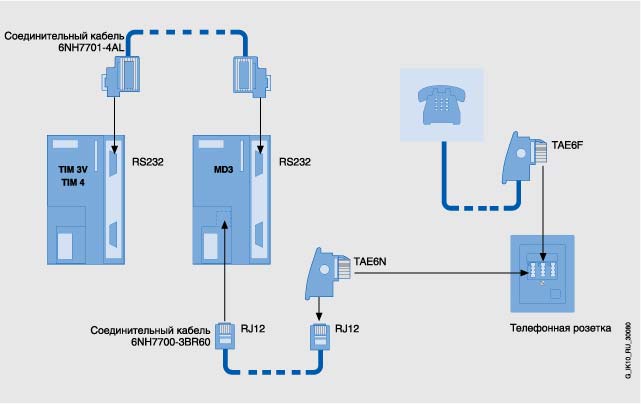

На приведенном ниже рисунке показан пример использования MD3 в режиме телефонного модема, поддерживающего функции автоматического вызова абонента. Модем подключается к модулю TIM через последовательный интерфейс RS 232. С помощью соединительного кабеля 6NH7 700-3BR60 (входит в комплект поставки) модем подключается к телефонной розетке TAE6. При использовании телефонной розетки TAE6F параллельно с модемом к той же телефонной розетке может быть подключен телефон.

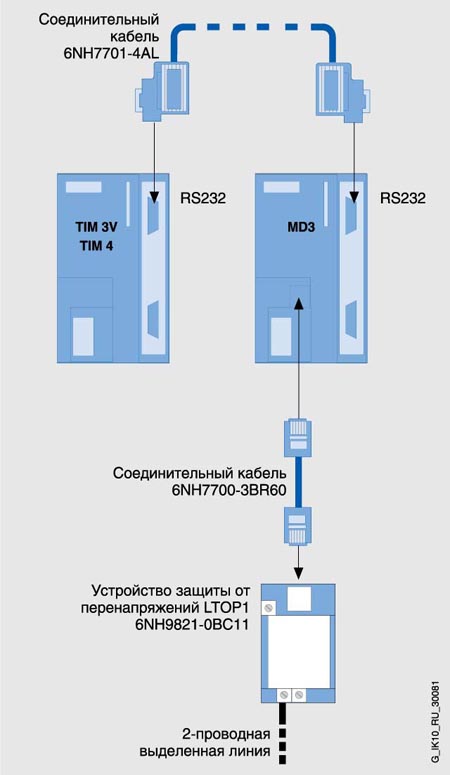

Модем выделенной линии: подключение MD3 к модулю TIM через RS 232
Через последовательный интерфейс RS 232 к коммуникационному модулю TIM допускается подключать только один модем MD3, поддерживающий сетевое соединение “точка к точке”.
На приведенном ниже рисунке показан пример соединения сетевых компонентов при терминальном подключении 2-проводной выделенной линии связи. Соединительный кабель 6NH7 700-3BR60 входит в комплект поставки модема MD3.

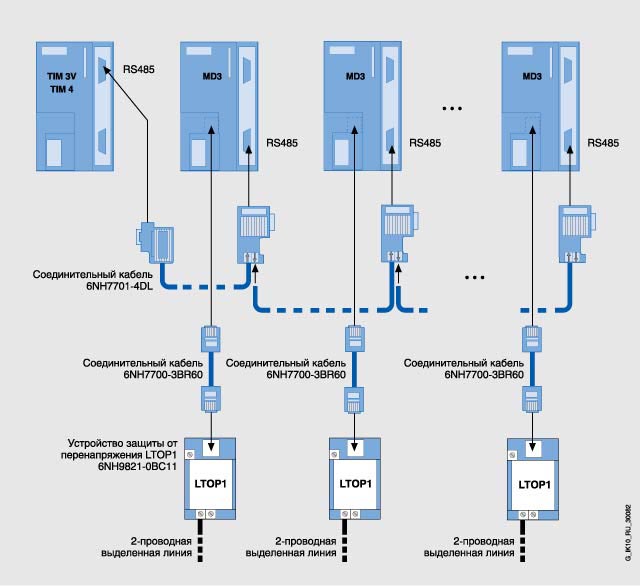

Модем выделенной линии: подключение модемов MD3 к модулю TIM через RS 485
Через последовательный интерфейс RS 485 к одному коммуникационному модулю TIM может быть подключено несколько модемов MD3. Каждый модем поддерживает свое соединение “точка к точке”, образуя лучи звездообразной структуры WAN.
Для подключения модуля TIM к первому модему MD3 используется стандартный соединительный кабель 6NH7 701-4DL. Готовых соединительных кабелей для выполнения соединений между модемами MD3 не выпускается. Для этих целей рекомендуется использовать стандартный кабель 6XV1 830-0EH10 и соединители 6ES7 972-0BA12-0XA0 (см. раздел “PROFIBUS”).
Модем выделенной линии: максимальная длина канала связи
Приведенная ниже таблица позволяет производить расчет максимальной протяженности канала связи для модема MD3 в зависимости от скорости передачи данных.
Величины, приведенные в таблице, соответствуют ненагруженной линии типа 2 x 2 x 0.8 J-Y(St)Y.
При вычислении максимальной протяженности линии связи был использован запас уровня 4 ДБ. Это гарантирует обеспечение надежной передачи данных при использовании кабелей различных типов.
|
Скорость передачи данных (бит/с) |
Максимальная длина линии связи (км) |
|||
|---|---|---|---|---|
|
|
Уровень передача –15 ДБ |
Уровень передачи -10 ДБ |
||
|
|
с LTOP |
без LTOP |
с LTOP |
без LTOP |
|
С терминальным резистором Z = Zr |
||||
|
300 |
29 |
30 |
34 |
35 |
|
1200 ... 19200 |
23 |
24 |
28 |
29 |
|
33600 |
14 |
15 |
19 |
20 |
