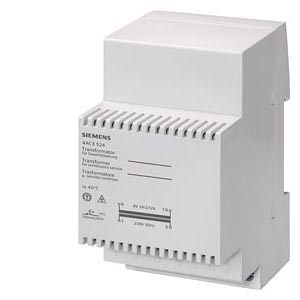

Трансформаторы 4AC3 4, 4AC3 5, 4AC3 6
Сертификация

Трансформаторы сертифицированы в соответствии с IMQ и VDE.

Типизация в соответствии со стандартами

Согласно стандарту EN 61558 различают трансформаторы для кратковременной и длительной нагрузки.

Защищены сопротивлением PTC

Трансформаторы для длительной нагрузки фирмы Siemens защищены от короткого замыкания или умеренных перегрузок сопротивлением PTC. После отключения при коротком замыкании трансформатор должен быть примерно на 30 мин обесточен для охлаждения резистора PTC.

Два вторичных напряжения

Выходы 12 В могут подключаться параллельно или последовательно. При параллельном соединении они применяются, например, для 12 В, 16 ВА, при последовательной схеме − для 24 В, 16 ВА. Сопротивление PTC в обоих случаях обеспечивает защиту трансформатора.

Свободны от фона переменного тока

Трансформаторы с сердечником 24, 40 и 63 ВА имеют литую изоляцию, поэтому они практически свободны от фона переменного тока и, тем самым, пригодны для установки в распределительных шкафах, к которым предъявляются повышенные требования по шумовой нагрузке.

Стабильность напряжения

Согласно требованиям DIN EN 61558−2−2 к трансформаторам для длительной нагрузки допускается разница между выходным напряжением без нагрузки и выходным напряжением при номинальной нагрузке только 10 %. Этим самым предъявляются очень высокие требования к конструкции трансформаторов этого типа. Их выполнение следует обеспечивать за счет высококачественных материалов сердечника и конструкции, имеющей чрезвычайно высокий кпд, как тип EI согласно DIN 41302.

Типичные случаи применения

Подача переменного напряжения AC 8, 12 или 24 В до 63 ВА для контрольных цепей, коммутационных реле, контакторов и других установок, требующих безопасного переменного напряжения для продолжительного режима работы.
