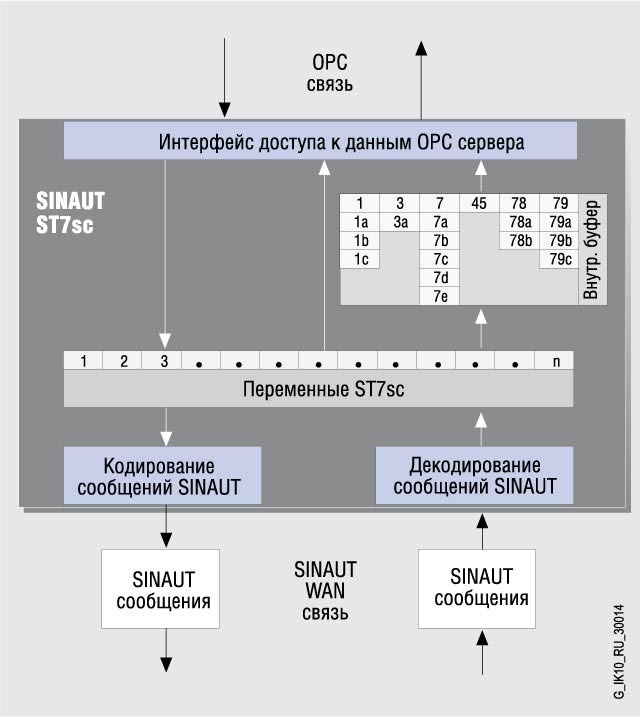

Станции SINAUT фиксируют изменение технологических параметров и передают данные через WANв SINAUT ST7sc. SINAUT ST7sc декодирует полученные сообщения, преобразует их в переменные WinCC и сохраняет эти переменные. OPC клиента способны получать доступ к сохраненным данным через OPC интерфейс. Доступ к данным может выполняться синхронно или асинхронно (рекомендуемый вариант) при изменении значений переменных.
В свою очередь OPC клиенты способны производить запись данных в переменные WinCC(команды, параметры и т.д.). Эти данные преобразуются SIMATIC ST7sc в формат данных SINAUT и передаются в соответствующие станции SINAUT ST7/ ST1.
Одной из важнейших особенностей систем SINAUT является поддержка механизма защиты, исключающего возможность потери передаваемых данных. Например, при обрыве связи между SINAUT станцией и SINAUT ST7sc данные накапливаются на уровне станции и снабжаются отметками даты и времени. За счет этого обеспечивается возможность накопления данных в течение нескольких часов или нескольких дней до момента восстановления связи. После восстановления связи SINAUT ST7sc запускает специальную процедуру “ItemBuffer” для передачи накопленных данных из станций SINAUT к OPC клиентам. Эта же процедура используется в случаях:
- когда содержимое области отображения процесса изменяется быстрее, чем OPC клиент способен считать эти данные;
- когда SINAUT станция остается некоторое время недоступной или возникает отказ в системе связи.
Процедура “ItemBuffer” может поддерживаться только HMI приложениями, способными обрабатывать параметры даты и времени.
Системная конфигурация SINAUT ST7sc
Резервированные конфигурации
Для построения резервированных центров управления необходимо использовать два пакета SINAUT ST7sc. При этом обе системы обеспечивают параллельный обмен данными между SINAUT станциями и OPC клиентами. Интеллектуальные функции резервирования поддерживаются на стороне OPC клиента:
- Это гарантирует выполнение правильной проверки и сравнения данных, передаваемых по параллельным каналам связи.
- Это позволяет направлять передаваемые в SINAUT станции данные из OPC клиента только в одну из резервированных систем ST7sc. Передача данных по параллельным каналам будет выполняться автоматически.
Конфигурирование
Конфигурирование систем ST7sc выполняется инструментальными средствами пакета ST7scConfig, который входит в комплект поставки программного обеспечения SINAUT ST7sc. Программное обеспечение SINAUT ST7sc и необходимая электронная документация поставляется на компакт диске.
