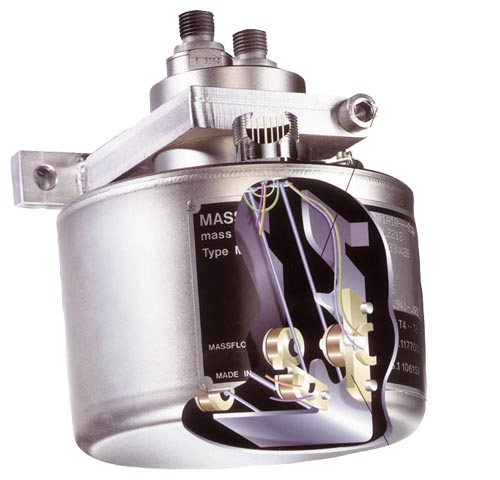

Преобразователь расхода MASS 2100 состоит из цельной, согнутой в двойную петлю трубы, которая с двух концов приваривается напрямую к подключениям к процессу.
Преобразователь расхода изготовляется из 2 материалов, AISI 316L или Hastelloy C22 с подключением к процессу 1/4" NPT или 1/4" ISO.
Корпус выполнен из нерж. стали AISI 316L 1.4404 со степенью защиты IP66/NEMA 4.
Преобразователь расхода поставляется в стандартной версии для макс. температуры жидкости в 125 °C (257 °F) и в высокотемпературной версии до 180 °C (356 °F).
Для преобразователя расхода возможна горизонтальная или вертикальная позиция монтажа. Прибор монтируется с помощью одного единственного быстродействующего зажимного соединения (см. рисунки ниже), что в комбинации с компактным дизайном и подключением с помощью одного единственного универсального штекера обеспечивает быстрое выполнение и небольшие расходы на монтаж.
|
|
Смонтировать зажим. |
|
|
Вставить преобразователь расхода в зажим и затянуть. |
|
|
Вставить предварительно подключённый универсальный штекер |
|
|
Установить заднюю крышку на преобразователь сигналов - можно начинать измерение. |
